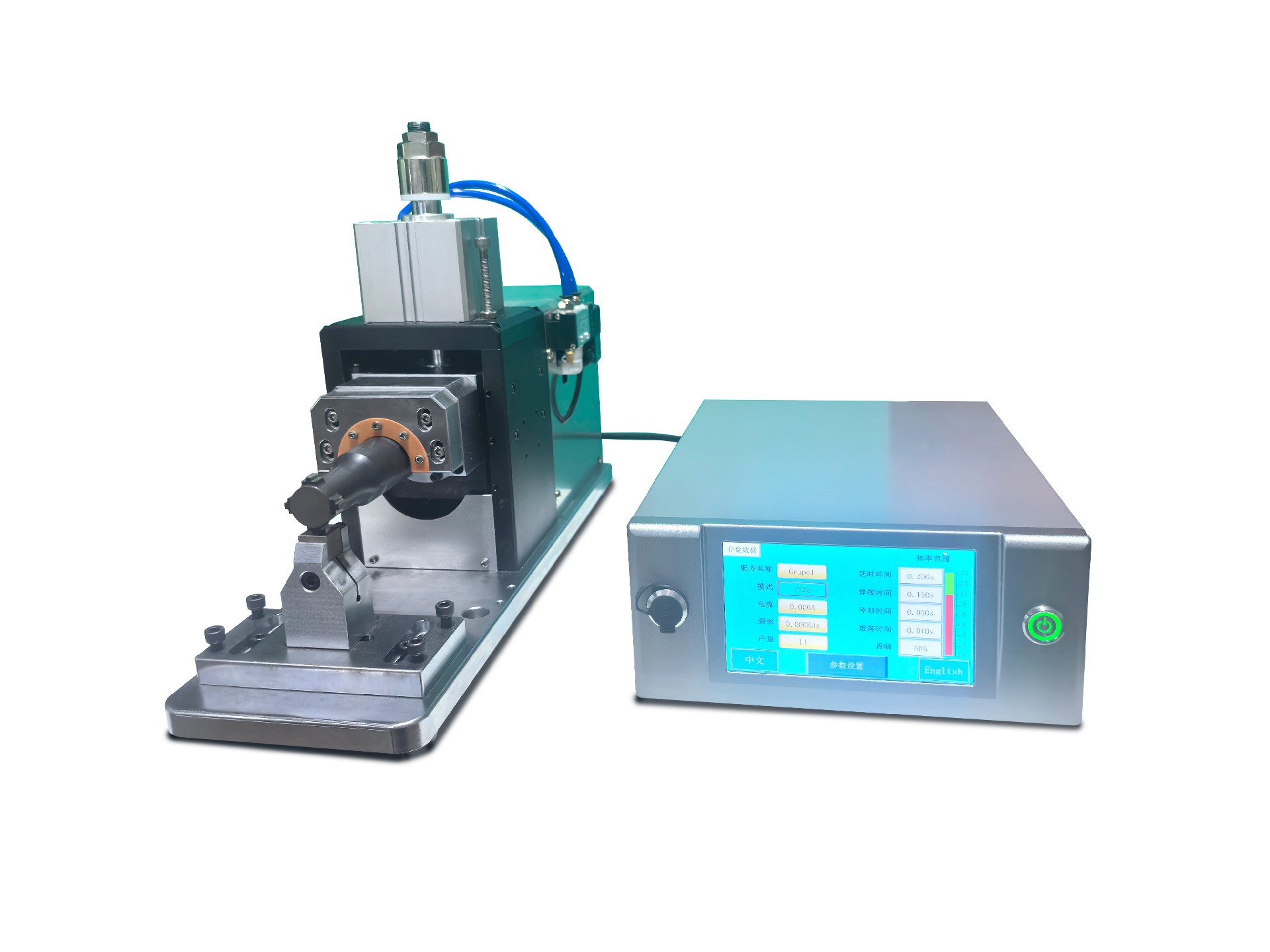

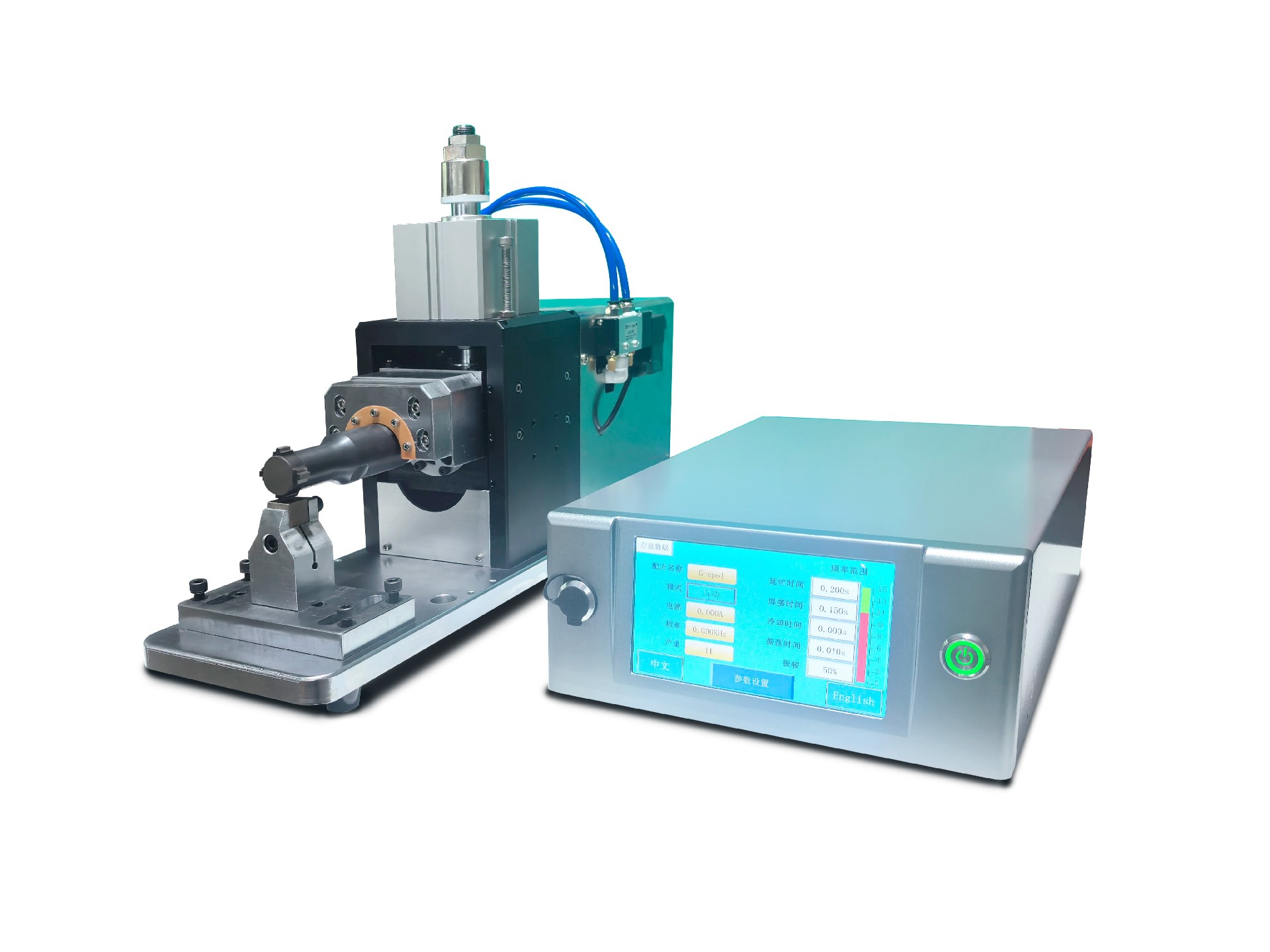

Ультразвуковой сварочный аппарат мощностью 3000 Вт, 20 кВт, интеллектуальный цифровой тип.

1.  Принцип работы и основные характеристики

1.1 Принцип работы аппарата ультразвуковой сварки металлов

Данное устройство представляет собой полуволновой ультразвуковой сварочный аппарат для металлов, использующий технологию твердофазной сварки, обеспечивающую полное бесконтактное расплавление металла на протяжении всего процесса. Оно реализует соединение металлов на молекулярном уровне за счет синергетического взаимодействия акустических систем и механических конструкций.

1.2 Основные компоненты

Система ультразвуковой сварки состоит из ультразвукового генератора, преобразователя, пресс-формы, пневматических компонентов и рамы. Функциональный анализ каждого из основных компонентов представлен ниже:

1.3 Основные характеристики оборудования

Данное устройство объединяет две ключевые технологии: интеллектуальную технологию отслеживания резонанса и высокоэффективную систему преобразования энергии, представляя собой новое поколение высокоадаптивного ультразвукового сварочного оборудования. Оно отличается высокой эффективностью, превосходным качеством, энергосбережением и точностью, и специально разработано для сварки тонких листов цветных металлов, таких как медь, алюминий, никель и серебро.

1. Оснащенный интеллектуальной системой подбора параметров, он автоматически определяет оптимальную ультразвуковую частоту и мощность в зависимости от материала, толщины и структуры свариваемого изделия, что позволяет выполнять сварку по индивидуальному заказу.

2. Весь процесс не включает сварку плавлением и зону термического воздействия, что приводит к образованию прочных сварных швов с минимальным внутренним сопротивлением, делая его подходящим для сварочных работ, требующих высокой точности и высокой проводимости.

3. Чисто механический процесс твердофазной сварки без протекания тока через свариваемые компоненты и без образования сварочной дуги, что принципиально исключает такие проблемы, как неравномерная теплопроводность и интерференция удельного сопротивления;

4. Энергопотребление составляет всего 1/3–1/5 от потребления при традиционной дуговой и контактной сварке, что соответствует принципам экологически чистого производства.

2. Технические параметры

2.1 Параметры 20 кГц (3000 Вт)

2.3 Преимущества структуры схемы

В устройстве используется интеллектуальная импульсная архитектура источника питания с высокоэффективной схемой усиления класса D и выделенным модулем коррекции коэффициента мощности (коэффициент мощности ≥ 0,95), что обеспечивает следующие преимущества по сравнению с традиционными схемными решениями:

1. Снижение энергопотребления: Благодаря высокому коэффициенту мощности и превосходной эффективности преобразования энергии, общее эксплуатационное энергопотребление оборудования значительно снижается.

2. Повышенная стабильность: Схема обеспечивает точную выходную мощность с минимальными колебаниями, гарантируя стабильное качество сварных соединений в рамках одной партии.

3. Превосходная помехоустойчивость: адаптируется к сложным условиям промышленного электроснабжения и эффективно противостоит помехам от колебаний напряжения и частоты в электросети.

3. Требования заказчика к сварочному процессу и спецификации совместимости продукции .

Данное оборудование специально разработано для новых процессов сварки энергетических элементов и совместимо со сваркой положительным и отрицательным электродами для намоточных/сварных элементов пакетного типа. Подробные требования к процессу и технические характеристики изделия приведены ниже:

4.  Преимущества оборудования и выгоды от сварочной продукции

4.1 Основные преимущества оборудования

1. Широкий диапазон совместимости материалов: обеспечивает эффективную сварку сверхтонких металлических листов (0,05 мм) до толстых пластин (1,5 мм), совместим с процессами сварки разнородных металлов, такими как медно-алюминиевая композитная сварка и стыковая сварка стали и алюминия.

2. Высокая экономическая эффективность производства: высокая скорость сварки, низкий порог срабатывания, низкое энергопотребление во время работы оборудования и основные компоненты, требующие минимального частого технического обслуживания;

3. Повышенное удобство в эксплуатации: оснащен интеллектуальными ультразвуковыми источниками питания и высокоточными преобразовательными системами, а также сенсорным экраном с визуализацией настроек рабочих параметров;

4. Более удобные условия эксплуатации: требуется только стабильная подача газа под давлением 0,6–1 МПа и автономный источник питания 220 В/20 А или выше, без необходимости специальных модификаций в мастерской.

5. Повышенная стабильность благодаря многоуровневой защите: оснащен многоуровневой системой защиты, включающей защиту от перенапряжения, перегрузки, перегрузки по току и обратную связь по перегрузке сварочного аппарата.

4.2 Основные преимущества сварных изделий
