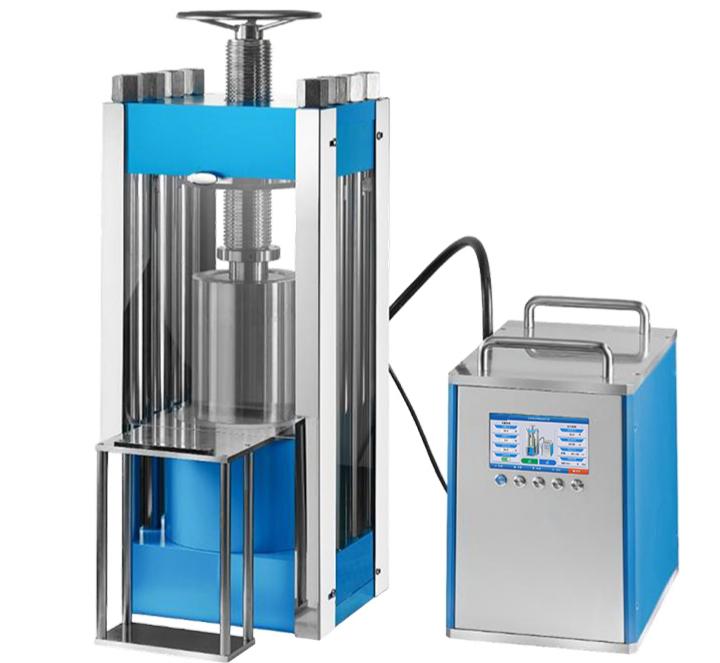

300-тонный электроизостатический пресс разъемного типа
Схема старой полости
Схема работы старого устройства Cavity m
Интерфейс управления ( стандартный режим )
Стандартный интерфейс: В этом интерфейсе можно задать различные параметры, такие как давление, извлечение из формы , время, размер образца и т. д.
Кнопка «Герметизация»: Нажмите в соответствии с параметрами, заданными на интерфейсе.
Кнопка «Стоп»: Нажмите кнопку «Стоп» во время процесса создания избыточного давления, чтобы остановить процесс.
Кнопка извлечения из формы : Нажмите кнопку извлечения из формы, чтобы освободить образец в соответствии с давлением извлечения.
Таймер: Функцию таймера можно включать и выключать.
Интерфейс управления ( расширенный режим )
Кнопка запуска : позволяет создавать избыточное давление в соответствии с многоступенчатой программой.
Кнопка «Стоп»: Во время процесса создания давления вы можете остановить этот процесс.
Кнопка «Настройки»: Нажмите кнопку «Настройки», чтобы открыть меню настроек.
Интерфейс управления (расширенный режим)
Список/Кривая: Текущее состояние отображения можно переключать между списком и кривой .
Настройка интерфейса
Чтобы перейти к настройкам, коснитесь «Настройки» на экране управления. Экран настроек содержит четыре значка.
Настройки программы: Можно задать многоступенчатые процедуры регулирования давления и время поддержания давления.
Настройка образца: Форму и размер образца можно задать, чтобы пользователю было проще рассчитать давление образца.
Управление данными: Ранее сохраненные записи данных можно вызывать и изменять.
Системные настройки: Администраторы могут устанавливать различные параметры, вводя пароль "666".
Настройка интерфейса
Настройки многосегментной программы: можно установить до 5 сегментов программ с подачей воды под давлением.
Кнопка «Вызов»: Вызов заданных параметров в интерфейс автоматического управления давлением.
Кнопка «Сохранить»: сохраняет заданные параметры в базу данных для последующего использования.
Кнопка «Назад»: возвращает на экран настроек.
Порядок выполнения операции
Технические параметры
Модель прибора | ПЦД-300Дж |
Диапазон давления | 0-300 тонн |
Изогнутый графический узор | Она может отображать график кривой работы за каждый момент времени и поддерживает загрузку файлов Excel через USB-накопитель. |
Управление технологическими процессами | Управление программой осуществляется до 18 шагов. |
Регулирование скорости | Скорость разгона можно регулировать. |
Пульт дистанционного управления | Необходимо выбрать компьютер. Он может использоваться для анализа данных, сравнения, редактирования, экспорта и других функций. |
Преобразование давления | Автоматически рассчитывает давление, оказываемое на образец, исходя из его формы и размеров. |
Точность отображения давления | 0,01 тонны |
Жидкокристаллический дисплей (ЖКД) | 7-дюймовый (IPS-экран высокой четкости) сенсорный экран |
Металлические кнопки | Контакты с серебряным покрытием, срок службы >100 000 циклов. |
Защита оборудования | Стальная пластина с защитной дверью из оргстекла |
Безопасность при работе под давлением | Устройство оснащено автоматической защитой от перегрузки по давлению. |
Концевой выключатель | Гидравлический цилиндр автоматически сбрасывает давление при достижении предельной высоты. |
Размеры полости/Изостатическое давление ① | φ110×150 мм (М*Н)/0-300 МПа |
Размеры полости/изостатическое давление ② | φ80×150 мм (М*Н)/0-500 МПа |
Внутренние пространственные размеры | 400×450 мм (M*N) |
Источник питания оборудования | 1500 Вт (220 В/110 В, настраиваемое напряжение) |
Габариты таблеточного пресса/Вес нетто/Вес брутто | 480×600×1200 мм (Д*Ш*В)/2480 кг/2532 кг |
Габариты контроллера/Вес нетто/Вес брутто | 350×460×480 мм (Д*Ш*В) / 109 кг / 126 кг |

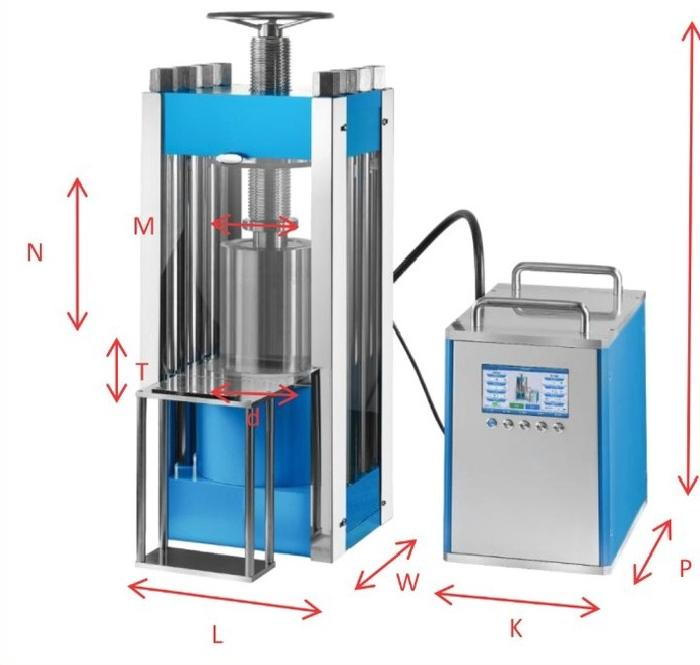

Схема размеров гидравлического порошкового пресса |
|
