фосфат железа лития(LFP, LiFePO4) материалы
анодов в основном используются в различных литий-ионныхаккумуляторных батарей.
По сравнению с LiCoO2, LiNiO2, LiMn2O4 и их
производными материалы анодов, фосфат железа лития концентрирует преимущество LiCoO2, LiNiO2, LiMn2O4 и их
производными веществом: сырье более доступно, дешевле и не загрязняет
окружающую среду;имеет замечательные преимущества с точки зрения стоимости,
высокотемпературных характеристик и безопасности, Ожидается, что он станет
предпочтительным анодным материалом для большой емкости, средней и высокой
мощности литий-ионных аккумуляторных батарей.
Представляет характеристики
поставляемых наночастиц фосфата железа лития, устанавливать
элементы испытаний, технические стандарты, методы испытаний и испытательное
оборудование для данного материала, В качестве справочника для заказчика при
выборе материала и на основание определения заказчиком технических соглашений и
стандартов качества продукции.
1.Основные характеристики продукта и условия испытаний：
TMAX-LFP-01
контрольно
- испытательный объект
Единица
Стандарты технологии
управления
Метод испытания

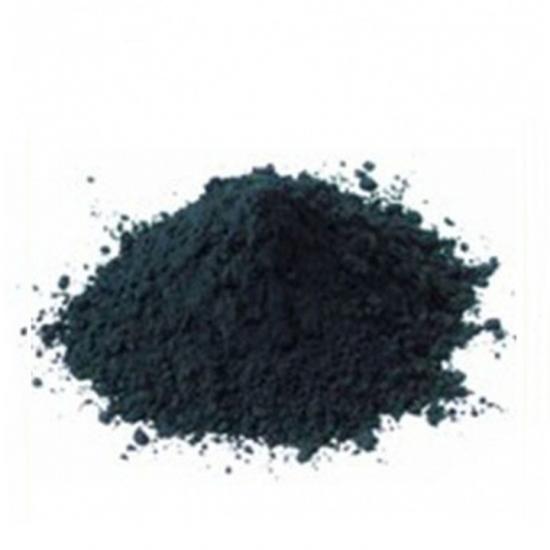

Внешний вид
/
серо - черный порошок,
однородный цвет, без твердых сгустоков
Визуальный осмотр
Плотность сыпучего
материала
г/см3
≥0.30
BT-303 Вибрационный
плотномер
Вибрационная плотность
г/см3
≥0.80
Удельная площадь
поверхности
м2/г
10.0±1.5
Измеритель удельной
поверхности TriStar II 3020
Ёмкость первой разрядки
mAh/g
≥150.0
кнопочная батареи для
исследований, 0,1С
Емкость первого заряда
mAh/g
≥154.0
Эффективность первого
заряда и разряда
%
≥95
гранулометрическое
распределение
мкм
D10
≥0.35
дисперсия воды, проводить
тест с помощью лазерного гранулометра Марвина - 2000 ,показатель
преломления 2,6
мкм
D50
0.6~1.8
мкм
D90
≤4.50
мкм
D97
≤7.50
основной состав
%
C
1.0~1.5
Тестирование с помощью
ICP,сероуглеродным анализатора и
другие инструменты .
%
Li
4.3±0.3
%
Fe
34.5±1.0
%
P
19.5±1.0
Содержание ионов примесных
металлов
%
Ca
Кальций
≤0.030
Тестирование через ICP
%
Na
Натрий
≤0.030
%
Mg
Магний
≤0.030
%
Cr
≤0.015
%
Mn
≤0.010
%
Ni
≤0.010
%
Cu
Медь
≤0.005
%
Zn
Цинк
≤0.005
PH
/
8.0~10.0
Смешать 10 г LFP с 90 г
воды без CO2, Взять надосадочную жидкость и проверить значение PH продукта.
Микроскопический внешний
вид
/
Нормальный микроскопический
внешний вид
SEM
Содержание воды
ppm
≤1000
Тестирование с помощью
влагомера Карл Фишер Кулон, и нагрев на 200 градусов.
IPv6 network supported
