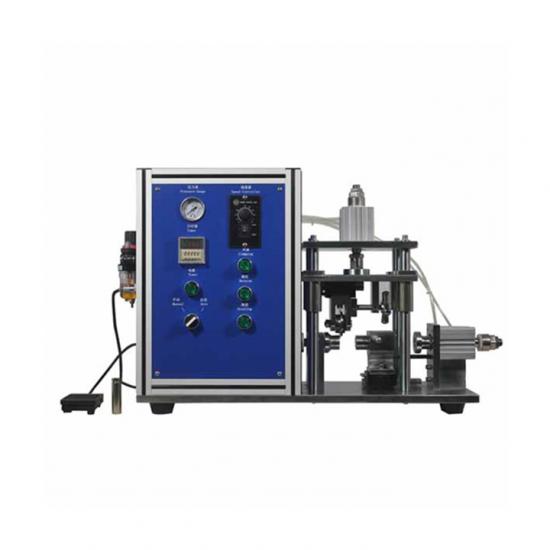

Данная машина в основном применяется в производстве
образцов для исследования и разработки аккумуляторов в лаборатории, оказывает
роликогибочную операцию оболочек для цилиндрических батарей и цилиндрических
конденсаторов, также применяется в заводском экспериментальном изготовлении
продуктов малой партии.
Основные
особенности:
Размер роликогибочной ширины регулируется.
Размер роликогибочной глубины регулируется.
Время роликогибочной глубины регулируется.
Роликогибочная скорость использует бесступенчатую передачу
скорости.
Применение ручного и автоматического роликогибочного
режима.
Можно проводить обработку корпуса роликов для разных
цилиндрических батарей.
Можно выбирать роликовые матрицы для других типовых
цилиндрических батарей.
Червячная фреза применяет точную обработку, обеспечивает
точность и надёжность роликовой формовки, стабильность применения.
Операция удобная, в перчаточной камере можно проводить
операцию.
Технические
параметры:
Регулируемый диапазон
роликогибочной глубины
0-10мм (регулируемый)
Регулируемый диапазон
роликогибочной ножевой позиции
0-20мм (регулируемый)
Роликогибочная вращательная
скорость
～300об/C
(регулируемый)
Роликогибочная ширина
1,1-1,6мм (по толщине
роликогибочного ножа)
Точность обработки
±0.1mm
Производственная мощность
6-8 шт. в минуту (по
квалификации определено)
Конфигурационное
электропитание
220v/50HZ140W
Сжатый воздух:
0.45～0.6MPa
Материалы конструкции
Хромистая сталь с высокой
прочностью, после гальванизации и окрашивания поверхности распылением, вечно
не рождает ржавчины
Размер внешнего вида
главного устройства
Налево и направо 740мм *
впереди сзади 220мм * высота 470мм
Методы
операции:
Размещение и взятие оболочки: в спокойном состоянии станок
для прокатки канавок, вручную толкают направляющий башмак направо, на вершине
положат роликогибочную матрицу, рука отходит, локализация и размещение оболочки
завершаются; по вышеуказанным шагам проводят операцию, и можно взять оболочку.
Как показано в рисунке процесса по размещению оболочки (5)
Роликовый канал оболочки: роликовый канал разделяется на
ручной и автоматический режим.
Ручной роликовый канал: после завершения размещения
оболочки, вручную управляют контрольной коробкой, сначала проводят регулирование
до ручной операции, нажмут кнопку крепкого зажимания, устройство по регулировке
скорости включается, регулируется до клиентской потребленной вращательной
скорости (по материалам оболочки и связанным требованиям, клиент регулирует
устройство до потребленной скорости), обычно рекомендуют регулировку до средней
позиции, вращательная скорость около 300r/s, потом нажмут кнопку роликового
канала, роликогибочный нож нажмёт роликовый канал внизу, (примечание: до ручной
и автоматической операции роликового канала, необходимо присмотреть подходящую
степень позиции роликогибочных ножей, предотвращать удар между роликогибочным
ножом и матрицей, сначала надо проводить ручную регулировку относительной
позиции между зажимным цилиндром и роликогибочным цилиндром), регулировка
роликогибочной высоты находится на хвосте зажимного цилиндра, путём регулировки
винта налево и направо глубина достигает нужной высоты роликового канала,
регулировка роликогибочной глубины находится на хвосте роликогибочного
цилиндра, путём регулировки гайки вверх внизу, и глубина достигает нужной
глубины роликового канала.
Автоматический роликовый канал: когда
размер ручного испытательного образца соответствует стандарту, высота
роликового канала определена, глубина роликового канала определена, и можно
проводить производство автоматических роликовых каналов; сначала проводят
регулировку до автоматической операции, после размещения оболочки, ногой нажмут
ножной педальный контроллер, роликовый канал автоматически начинает работу,
после завершения роликогибочное движение, автоматически прекращает работу.
(Примечание: путём счётчика времени устанавливают роликовый канал, счётчик времени
может управлять временем роликового канала), как показано в рисунке по
управлению контрольной коробкой (4)
