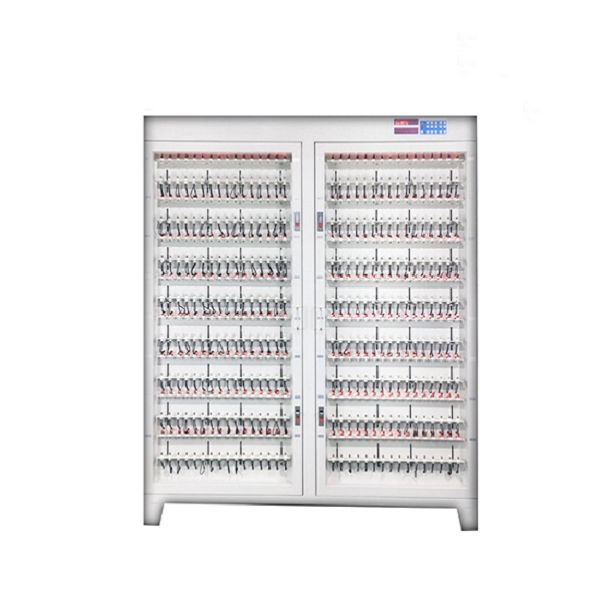

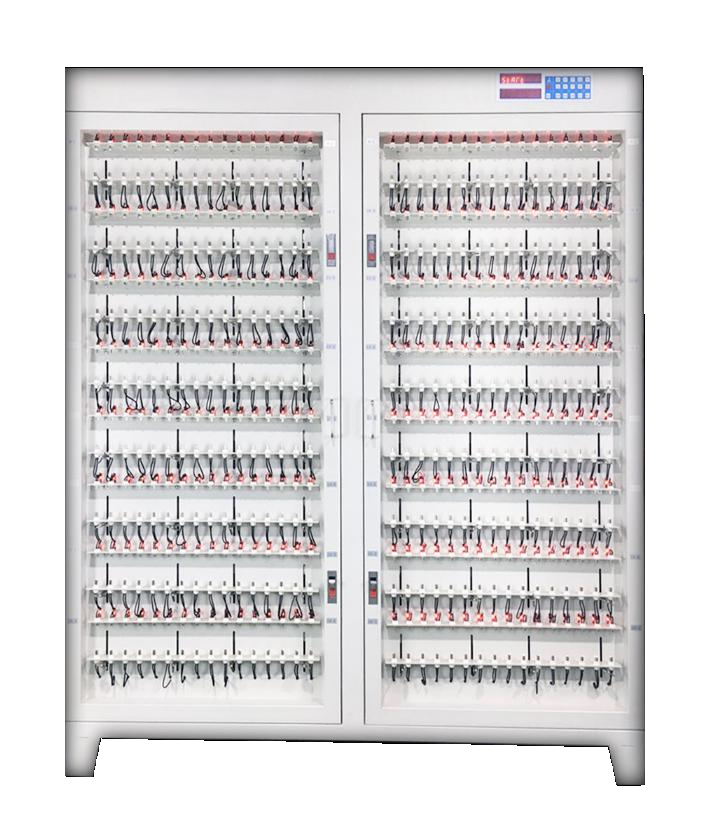

768 каналы батарея формирование и Сортировальную машину для Ni-Mh аккумулятора или Cd-Ni для тестирования батареи
Спецификации
768 формирование батарея канал и ставить оценки тестер, двусторонняя структура, каждая батарея формируя управление машины и обнаружить 768 батарея Ni-Mh или компакт-никелевых аккумуляторов постоянным током зарядки и разрядки.
Каналы на единицу
Есть 96 группы, 8 каналов в каждой группе и 768 каналов на всю машину.
Постоянный ток диапазон
0.015~3А, разрешение 1МА
Интервал выборки
≤8 секунд
Текущая настройка точности
±（0.1%РД+0.1%ВПИ）
Точность измерения тока
±（0.1%РД+0.1%ВПИ）
Диапазон измерения напряжения
0~2В, разрешение 1мв
Точность измерения напряжения
±（0.2%РД+0.1%ВПИ）
Напряжение тестируемой батареи
0~1.8 в
Диапазон времени
0-999 минут/Шаг, точность: ±0.1%
Измерение
L1720 х W500 х H1840mm
Режим связи
Интерфейс RS485, скорость передачи 57600
Поддержка тип батареи
Один аккумулятор Ni-Mh аккумулятор или Cd-Ni батареи
Тип струбцина
Два провода зажим
Вспомогательная батарея высота
10-80мм, регулируемый
Расстояние между хомутами
30мм
Работая электропитание
Трехфазная четырехпроводная система, 380В±5%,
50ГЦ, 7КВТ
Полный рабочая ток нагрузки
Фаза максимального 7,5 а, нулевой уровень максимального 15А
Пусковой ток оборудования
Мгновенное время закрытия выключатель воздуха составляет около 60А
Вес
О 300kg
2 Состав Оборудования
Данное оборудование в основном состоит из компьютера (компьютер обеспеченный клиентом), коммуникационный интерфейс и формирования батареи машина.
Формирование батареи машина состоит из струбцины и пластина корпуса для размещения зажима, основной плате, заряда и разряда питания, машины и панель управления.
Производительность 3Main оборудования
1.Двухсторонняя структура, каждая из которых образует батареи машины могут контролировать и обнаруживать 768 батарея Ni-Mh или компакт-никелевых аккумуляторов постоянным током зарядки и разрядки.
2.Светодиод устанавливается на каждый хомут как перенапряжение и пониженное напряжение в обход зарегистрировать дисплей. После выписки, он используется, чтобы указать батареи сортировка.
3.Микроконтроллеры AVR однокристальный компьютер используется в качестве центра управления, который можно регулировать с помощью верхних компьютер или отделена от верхнего компьютер, чтобы завершить постоянный ток зарядки, разряда, тестирования и сортировки возможностей.
4.Обнаружение в реальном времени зарядки и разрядки напряжения каждого аккумулятора. При зарядке, обхода блокировки сохраняется, если напряжение превышает верхний предел или —△в (предустановленные), и соответствующий индикатор батареи загорается. Когда напряжение разряда ниже нижнего предела, установленного пользователем, в обход зарегистрированы и соответствующий индикатор батареи горит.
5.Каждые 8 батарей (в серии) есть набор источников постоянного тока, которые оцифровывается аналоговый коммутатор переключения. Есть 96 комплектов источников постоянного тока В всей машине. Урон от одной группы источников постоянного тока не повлияет на нормальную работу других каналов, модульная структура, низкая интенсивность отказов и удобное обслуживание.
6.Напряжение выборки на ноль-текущий режим (т. е. закрытия выходного тока источника постоянного тока в момент касания напряжение и восстановление тока после отбора проб) может эффективно уменьшить смещение явление, вызванное чрезмерным контактное сопротивление прибора и уменьшить интенсивность отказов прибора при обеспечении точности выборки.
7.Текущие параметры устанавливаются с помощью компьютерной программы или вводом с клавиатуры.
8.Он имеет функцию отключения питания, защиты данных, и может продолжать работать после питания.
9.Когда зарядка или разрядка, если нет тока в цепи будет индикаторная лампа сигнала тревоги, и каждый набор источников постоянного тока имеет индикатор неисправности лампы.
10.Каждый ПК можно подключать устройства 1-6.
11.Она имеет функцию автоматической зарядки разрядки, чтобы гарантировать, что каждая батарея разряжена в соответствии с заданным током. Даже если последние батареи осталось, он мог выполнять в соответствии с заданным током.
12.Сохранить результаты тестирования и обработки данных.
1) с указанием емкости аккумуляторной батареи в любом сегменте (до 16 слоев).
2) полный заряд-разряд кривая каждой станции могут быть установлены и сохранены (что должно быть подключено к верхнему компьютеру для сохранения).
3) батареи могут быть отсортированы по предварительной рабочего режима.
