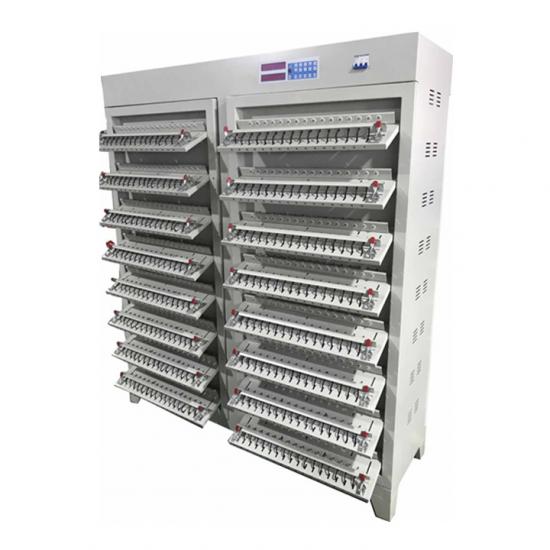

Установка для испытаний зарядки и разрядки цилиндрических элементов питания на 512 каналов 5 В, 6 А

Основные характеристики оборудования

1. Устройство предназначено для проведения испытаний 512 батарей в соответствующем диапазоне напряжений. Для этого выполняются зарядка при постоянном токе, зарядка при постоянном напряжении и разрядка при постоянном токе.

2. В оборудовании применяется инновационный запатентованный источник питания постоянного тока и постоянного напряжения с плавным переключением режимов постоянного тока и постоянного напряжения. Аппарат особенно подходит для зарядки литий-ионных батарей.

3. Центральный элемент управления оборудованием — однопроцессорный компьютер AVR, а также периферическая схема выборки. Оборудованием можно управлять с главного компьютера. Если подключен главный компьютер, можно сохранить полную кривую зарядки и разрядки всех каналов или перенести данные с ПК. Панель управления позволяет провести испытания зарядки при постоянном токе и постоянном напряжении, разрядки при постоянном токе, а также настроить время и выполнить другие операции.

4. У каждой батареи отдельный источник постоянного тока и напряжения, схемы подключения не влияют друг на друга.

5. Напряжение каждой батареи измеряется в режиме реального времени. Сначала батарею заряжают постоянным током. Когда напряжение достигнет заданного значения, батарея плавно переключится на зарядку при постоянном напряжении. Зарядка прекратится в заданное время или тогда, когда будут выполнены текущие условия для завершения. Если во время разрядки при постоянном токе напряжение батареи падает ниже установленного значения, разрядка прекращается, загорается соответствующий индикатор.

6. Таким образом срабатывает защита от отключения питания. После восстановления исходных параметров рабочего процесса выполнение операции продолжится.

7. Транзистор 50N06 подходит для батарей, которым необходимо низкое напряжение разрядки, например литий-железо-фосфатных.

8. На главном компьютере можно установить 32 параметра этапов работы и 256 циклов. К одному компьютеру подключается от 1 до 10 комплектов однопроцессорных систем (рекомендуемое количество — менее 10 комплектов).

9. Программное обеспечение поддерживает следующие функции.

A) На графическом интерфейсе управления различными цветами отображаются данные о напряжении, токе, времени и емкости каждой батареи, соответствующее рабочее состояние и нештатные условия работы.

В) Индикация емкости батарей любой секции (до 100 секций).

С) В соответствии с изменением напряжения, тока и времени регистрируются точки данных. Затем на их основе формируется кривая зарядки и разрядки. Промежуток времени между точками данных кривой составляет ≤ 4 с.

D) Сортировка батарей по разным параметрам (емкость, время, напряжение в разомкнутой цепи, разрядная характеристика и т. д.).

E) Автоматический расчет коэффициента зарядки при постоянном токе, потери емкости, эффективности разрядки, среднего и медианного напряжения и других данных.

F) Настройка прав оператора и разных уровней работы.

G) Отображение кривой зарядки и разрядки и графика цикла.

Технические характеристики:
