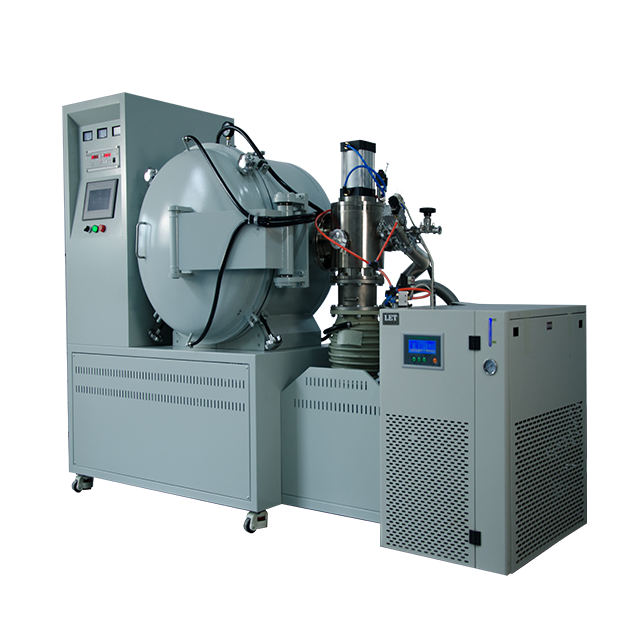

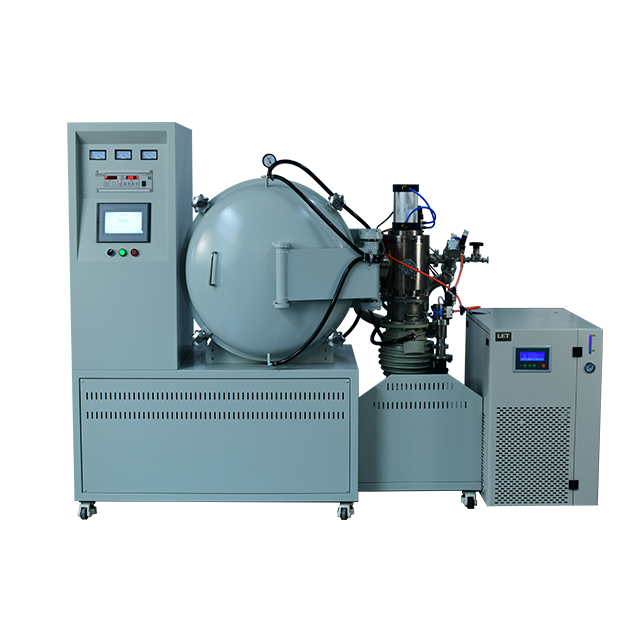

| Автоматическая вакуумная печь молибден |
| модель | TMAX-ZK1400-20 |
| Усистема | Это Оборудование в основном используется в высокой вакуумной термической обработке металлических материалов, вакуумной сварки, сварки инструментов, вакуумного отжига пайка. Основные применения промышленности и Процессы: 3D Печать металла Workfieceand Сплавовые материалы высокой вакуумной жары Лечение; Медицинская рентгеновская трубка высокого вакуума дегазация. |
| Важные параметры | Структура печи | Горизонтальный тип, однокамерная, печь для тела и дверь печи Принят Двухслойный Водяное охлаждение, передняя дверь Структура. Он состоит из корпуса печи, отопительной камеры, вакуумной системы, системы газовой зарядки, системы водяного охлаждения, электрического управления и источника питания Система. |
| Максимальная температура | 1400 ℃ |
| рабочая температура | ≤1300 ℃ |
| Рабочая зона Размер | 200 * 200 * 200 мм |
| Порошок оборудования | 25 кВт (в том числе система отопления, вакуумный блок) |
| Частота питания | 50 Гц |
| Напряжение | Трехфазный 380 V (± 10 В) |
| система обогрева | |
| Питание отопления | 22 кВт (регулируемая фактический Power) |
| нагревательный элемент | Высокотемпературный молибден |
| Компоненты теплоизоляции | 2 слоя молибденовый изоляционный экран +2 Слои 310s Нержавеющая сталь +2 Слои 304 нержавеющая сталь |
| температура мера | S-типа термопара |
| Точность контроля температуры | ± 1 ℃ |
| степень нагрева | Из комнатной температуры до 1300 ℃ меньше чем 150min (пусто Печь) |
| Отопительная камера | Принять цилиндрическую камеру отопления структура. тепло scr принимает многослойные Металлический молибден и 310S Из нержавеющей стали структура. По высококачественным 99 Corundum Ceramics используются между слоями. Нагревательный элемент - молибден ремень. Тепловой экран молибдена равномерно вокруг экрана теплоизоляции для достижения хорошей температуры однородность. Имеет длительный срок службы, хорошие теплоизоляционные характеристики и очень мало вакуума обгонять. Внешняя рама изготовлена из нержавеющей стали (304) Материал пластины, и множественные арматурные ребра приварены, чтобы гарантировать, что он не деформируется. |
| контроль нагрева | Он принимает PID интеллектуальный дизайн модуля контроля температуры, может редактировать 30-сегмент Кривая нагрева, может хранить 20 наборов формул процессов, комбайн ПЛК реализовать автоматические функции защиты сигналов тревоги, такие как избыточное давление, перегрева, переключение и т. Д., 10-дюймовый Операция дисплея экрана с сенсорным ЖК-дисплеем, с легкой эксплуатацией, мощной функцией, хорошей стабильностью и другими характеристики. |
| вакуумная система | вакуумная конфигурация | Он состоит из механического насоса, молекулярного насоса и Высокого вакуума Бабочка клапан, накаленный клапан, вентиляционный клапан, вакуумный датчик давления и т. Д. |
| Ultimate вакуум | ≤6,67 * 10-4PA (нет нагрузка, холодное состояние, после очистки) |
| рабочий вакуум | ≤6,67 * 10-3PA |
| измерение вакуума | Соединение вакуумного датчика ZDF5227BV01 Диапазон измерения 1.0 * 105 ~ 1.0 * 10-5PA |
| Вакуумная единица питания | 4.5 кв |
| преимущество | Высокая эффективность, отсутствие загрязнения, низкое энергопотребление, низкий уровень шума |
| система охлаждения | Вакуумное тело для вакуумных печи, дверь печи, вакуумный агрегат и водяной прохладный электрод Всеобходимое охлаждение Вода. Система распределяется на каждую охлаждающую часть по основной трубе водоснабжения, используя замкнутую систему циркуляции воды, каждое электродное охлаждение снабжена наблюдателем потока воды, а основная труба оснащена сигнализацией давления воды Вход в воду имеет ветвь, соединенную с водопроводной трубой для аварийного использования в случае мощности отключение. Оснащен 5p Промышленный холодильник, мощность 3 кВт. |
| система безопасности | Система безопасности включает в себя: Водная стоп, чрезмерная температура, нагрев сверху, поворотной лопастной насос, диффузионный насос и оборудование обладает такими функциями, как самоконтроля, самодиагностика неисправности, автоматическая защита и предотвращение гида. Он также имеет звуковые и легкие тревоги и соответствующие блокировки и блокировки защита. |
| Установка и эксплуатация оборудования (для Ссылка) | 1, окружающая среда условия |
| 1) окружающая среда Температура: -15-45 ℃ |
| 2) Высота: ≤2000 м |
| 3) относительно влажность: ≤75% |
| 2, сила условие |
| 1) рейтинг Напряжение: трехфазный 380V (± 10 В) |
| 2) рейтинг Частота: 50 Гц |
| 3) мощность Распределение всего Машина: ≥50kw |
| 3, вода Условия охлаждения |
| 1) Вода Давление: 0,2 ~ 0,2 мПа |
| 2) впускное Вода Температура: ≤15 ℃ |
| 3) Вода feat: ≥5 м³ / h |
| 4) Вода Качество Требования: мягкая вода без ила и примесей, удельных способности ≥ 1 м (Ом · мм2 / M), ph ≈7.Это продукт требует непрерывной подачи охлаждающей воды, которая соответствует требованиям во время Операция. Чтобы обеспечить безопасность этого продукта, покупатель должен подготовить свой собственный источник неотложной воды, и есть все еще охлаждающие водоснабжение Когда Сила режется выключен. |
| 4, газ |
| 1) азот: используется для защиты чистоты атмосферы ≥99,999%, 0,2 ~ 0,4 МПа |
| 2) сжатый Воздух: Источник воздуха вождения, используемый для запуска устройства, давление составляет 0,3 ~ 0,6 МПа, безмасляных, безмасляных чистый газ. |
