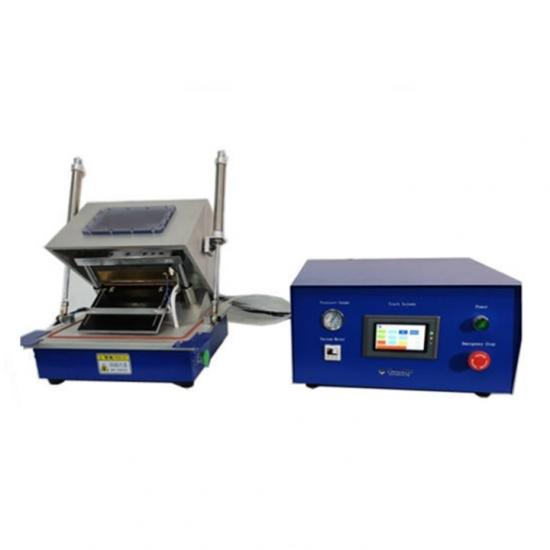

Интеграционное устройство по вакуумному заливанию и спокойному размещению
технические характеристики
Данный продукт пригодится к технологическому процессу по
заливанию жидкостью в аккумуляторные конденсаторы и спокойному размещению,
используют такой способ, что сначала вакуумирование, потом заливание жидкостью,
затем спокойное размещение; точность электролита высокая, единство поглощения,
надёжность высокие.
Основные
особенности:
Интеграционное устройство включает в
себя функции по заливанию жидкостью и спокойному размещению;
Имеются высокая измерительная точность и
повторное единство;
Сначала вакуумирование, затем заливание
жидкостью, эффективность высокая, точность высокая, операция удобная и
надёжная;
Впускное и выпускное отверстие
соединяются мягким трубопроводом с устойчивостью к химической коррозии;

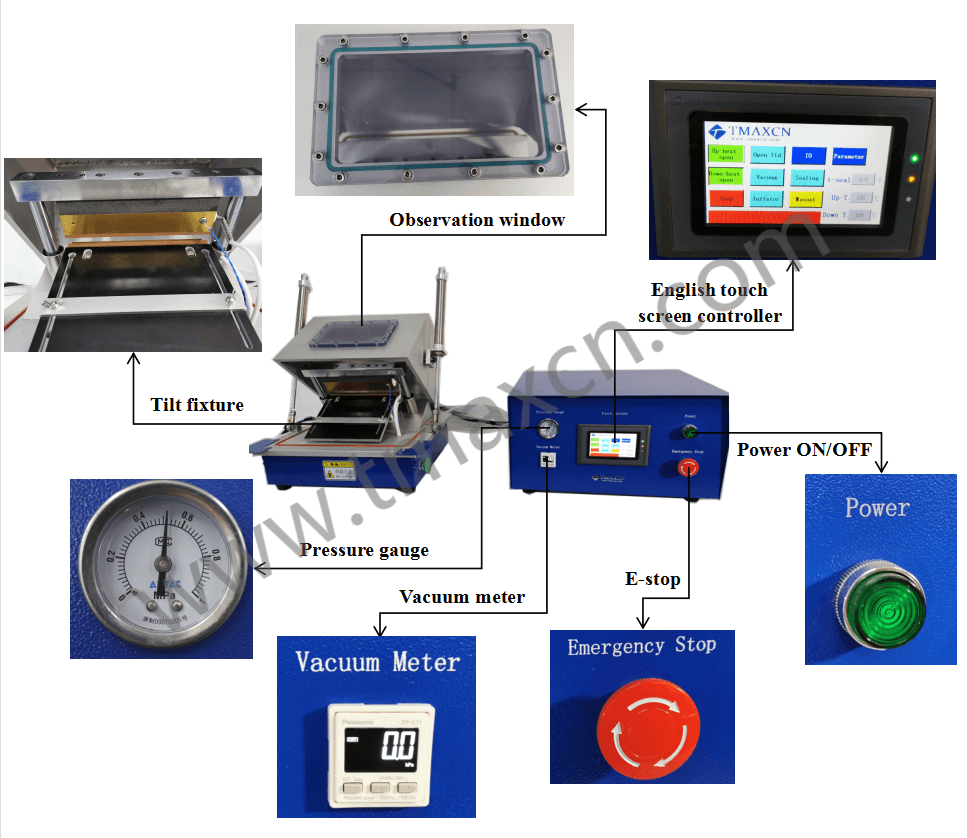

Через наблюдательное окно можно
наблюдать изменение в наблюдательной полости в работе;
Полость перекрытия приводится цилиндром,
направляется вращательной втулкой, движение вверх внизу свободное,
направляющаяся точность обеспечивает требование продукта к герметичности;
Можно проводить операцию в перчаточной
камере или в сушильном помещении;
Внешний вид прекрасный, характеристики
стабильные;
ПЛК, операция на сенсорном дисплее,
параметры свободные, программированная автоматизация высокая.
Требования к
обстановке на практическом месте:
Температура окружающей
среды
Всё зависит от обстановки заводского
помещения у клиента.
Электропитание
Диапазон волнового движения напряжения
220Ви 50Hц: +10%～–10%
Сжатый воздух
После сушения, фильтрования и
стабилизации давления: давление выходного воздуха больше 4.0kg/cm2;если
размещают их в перчаточной камере, используемый сжатый воздух и воздух в
коробке с перчатками должны единственные.
Источник вакуума
Вакуумный насос 5л в секунду, больше
-98KPa, или трубопроводный вакуум (больше -98Kпa)
Технические
параметры:
Низкий и высокий вакуум и время
спокойного размещения регулируются и настроятся, все времени максимально
регулируются до 9999 минут.
Включая две функции: заливание
жидкостью и спокойное размещение.
Скорость по заливанию жидкостью, объём
заливаемой жидкости, вакуум, время по сохранению давления и спокойному
размещению, регулируются.
Ключевые части изготовлены из
нержавеющей стали 304, антикоррозийного материала 316.
Корпус вакуумной полости составит из
алюминия путём сварки, антикоррозийная структура стабильная.
Пригодный диапазон аккумуляторов
Длина 20-200мм, включая полюсный вывод
аккумуляторной батареи, ширина 20-200мм, включая позиция газового пакета,
толщина 0-15мм
Диапазон объёма
0.2ml-бесконечная большая величина,
регулировка по заливочному насосу
Заливаемый объём элементов
аккумуляторных батарей
0.2г~бесконечная большая величина,
регулировка по заливочному насосу
Точность заливочного электролита
±1%
Выходная скорость
6мл/s регулировочные
Впускной и выпускной трубопровод
Труба Φ6
Внешний размер
L510mm×W400mm×H650mm
Конфигурационноеэлектропитание
AC220В/50Hц/ 1KВт
Вес
90kг
Описание
рабочего процесса:
Кладут продукты во вакуумную полость;
Нажмут пусковой выключатель, нажмут прозрачную
уплотнительную верхнюю полость внизу, чтобы аккумуляторы находились в закрытой
вакуумной полости;
Проводят вакуумирование, когда вакуум и время настройки
достигают заданных величин, автоматически заливают жидкостью;
Потом система автоматически оказывает спокойное размещение;
После завершения спокойного размещения, проводят взятие
продуктов, и всё завершится;
Примечание: время вакуумирования, время спокойного
размещения настроятся по реальным положениям.
