Высокоточная полуавтоматическая машина для формирования пакетов электродов для изготовления пакетных аккумуляторов
MSK-111A-E — это высокоточная автоматическая пакетоформирующая машина с множеством дополнительных функций для обеспечения стабильного, повторяемого и точного формирования пакетов электродов. Благодаря зигзагообразной укладке анодные и катодные электроды укладываются друг на друга с разделительной пленкой между ними.
Расширенные функциональные возможности:
1. Сенсорный экран управления ПЛК позволяет легко настраивать параметры
2. Непрерывное зигзагообразная укладка с изолятором
3. Автоматический подбор и укладка электродов с помощью вакуумного всасывающего манипулятора
4. Регулируемое механическое крепление для точного позиционирования электродов
5. Разматывающие роторы для подачи изолирующей пленки
6. Автоматическое управление натяжением для подачи изолирующей пленки
7. В комплект входит один набор укладочных штампов 80x50 мм для быстрого использования.
Рабочее напряжение
220 В перем. тока 50/60 Гц
Мощность
1 кВт
Размер пакета
200x150 мм
Слои пакета
До 500 слоев
Макс. Толщина электродов
Толщина в пакете < 30 мм
Точность совмещения
±0,5 мм для уложенных электродов
Допустимый размер рулона изолятора
ВД > 3'' (76 мм)
НД < 9,8'' (250 мм)
Приспособление для укладки
В комплект входит один набор укладочных штампов 200 x 150 мм для быстрого использования.
Если вам нужен другой размер укладки электродов, пожалуйста, сообщите нам об этом перед заказом. Мы предоставим приспособление под ваши нужды за дополнительную плату. Возможные размеры по запросу: макс. 200 мм x 200 мм; мин. 80 мм x 50 мм
Вакуумный насос
Встроенный безмасляный вакуумный насос (28 л/мин, 140 Вт) обеспечивает функцию вакуумного всасывания манипулятора для захвата/укладки электродов.
Рекомендованное давление воздуха
0,5–0,8 МПа (воздушный компрессор не водит в стандартный комплект поставки)

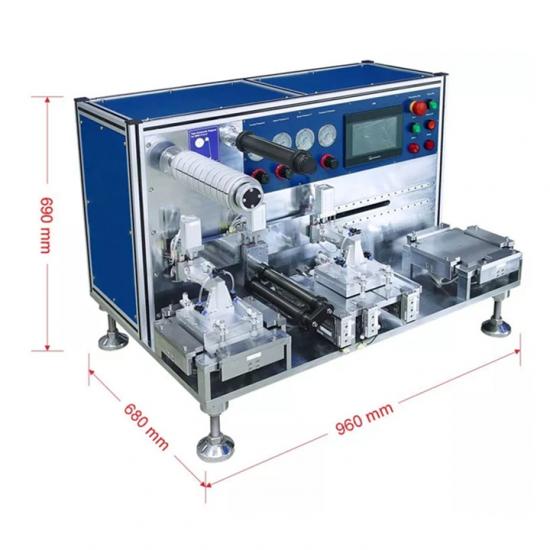

Размеры изделия
960 мм Д x 680 мм Ш x 690 мм В
Масса
500 кг
Сертификация
Сертификация CE
Гарантия
Гарантия сроком на один год с технической поддержкой в течение всего срока службы
