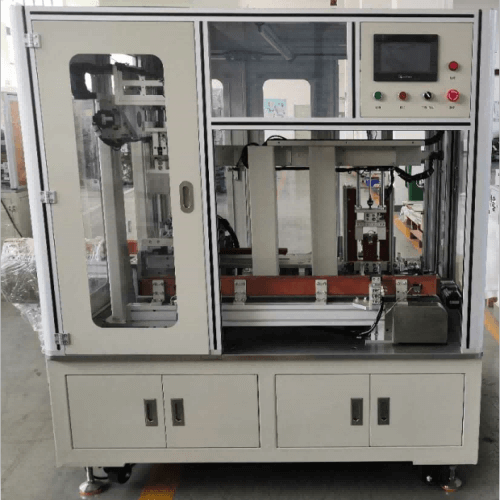

Лабораторная полуавтоматическая машина для подачи корпусов призматических элементов батарей

1. Функции устройства

Назначение оборудования: элемент и корпус батареи устанавливаются вручную и сначала очищаются механизмом удаления пыли, а затем поступают на станцию подачи корпусов. Полуавтоматический механизм помещает элемент батареи в корпус.

Описание рабочего процесса

Ручная установка алюминиевого корпуса в зажим — ручная установка элемента батареи в механизм — удаление пыли и позиционирование корпуса — автоматическое проталкивание алюминиевого корпуса — автоматическая выгрузка материала.

2. Технические параметры

3. Конфигурация основных компонентов

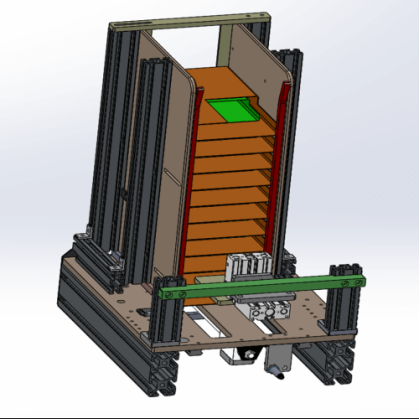

1. Механизм размещения корпусов

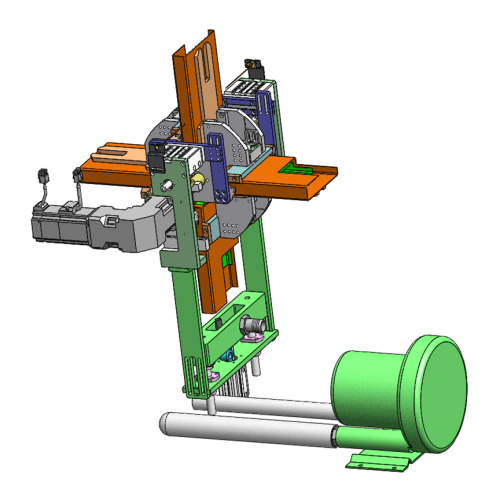

2. Механизм удаления пыли с алюминиевых корпусов

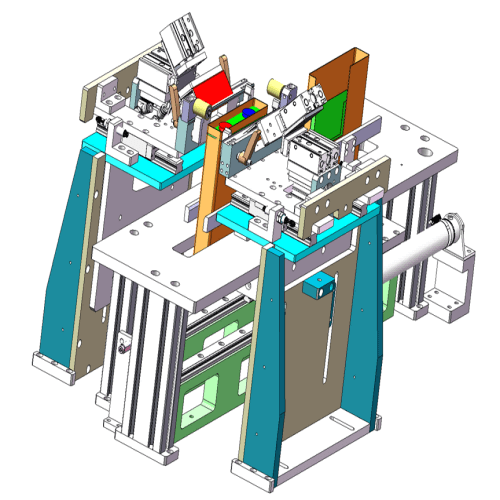

3. Механизм подачи корпусов

4. Марки компонентов

1. Основная конфигурация устройства

5. Требования к условиям установки

1. Параметры электропитания: перем. ток 380 В, 50 Гц, диапазон колебаний напряжения: +10 % ~ -10 %.

2. Общая мощность оборудования: примерно 2 кВт.

3. Сжатый воздух: 0,25~0,8 МПа; колебания давления ±1 %.

4. Технические характеристики оборудования:

1) масса оборудования — примерно 1 тонна;

2) габаритные размеры — примерно 2100 × 1320 × 1970 мм (длина × ширина × высота);

3) цвет поверхностей — светло-серый или указанный заказчиком.

5. Требования к окружающим условиям:

1) температура окружающей среды — 25 ± 5 °C;

2) относительная влажность — от 30 до 75 %, на объекте должна быть хорошая вентиляция, сухой воздух, отсутствие кислот и щелочей, вызывающих коррозию;

3) провод заземления — защитное заземление.
