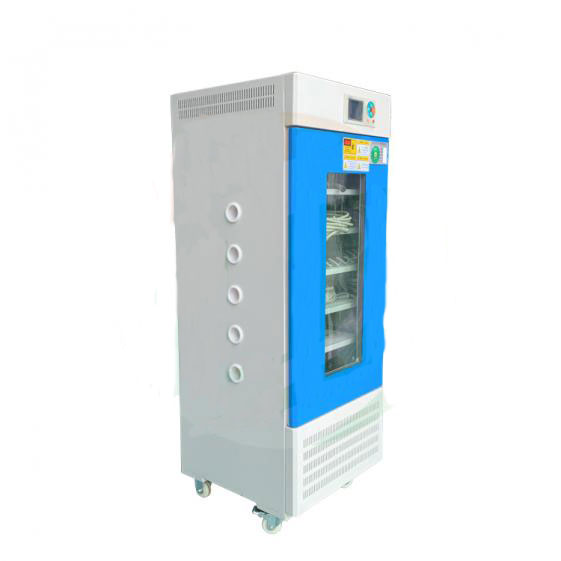

| 1. Название продукта и модель | Температура постоянной батареи Система (TMAX-SP250) |
| 2. лимит образца | Это Тестовое оборудование Запрещает:
1, тест или хранение образцов коррозионного материала
3, тест или хранение прочных образцов источника электромагнитных выбросов
4, тестирование или хранение образцов радиоактивных материалов
5, тест или хранение образцов высокотоксичных веществ
6, взрывчатые и летучие образцы могут быть сгенерированы во время Тестирование или хранение |
|
|
|
|
|
| 3. Объем, размер и вес |
| а) Номинальный объем | 162 ливня |
| б) Внутренняя коробка Размер | ширина 460 мм × Глубина 400 мм × высота 880 мм |
| C) Габаритные размеры | ширина 570 мм × Глубина 570 мм × высота 1530 мм |
| d) масса | 90 кг |
| E) источник питания | 220V 2kw |
| 4. представление |
| а) тестовая среда | Температура окружающей среды + 5 ~ + 40 ℃, относительно влажность≤85%, без Образец в тестовой коробке |
| б) метод тестирования | GB / t 5170.2-2008 Температурное испытательное оборудование
GB / t 5170.5-2008 Влажное теплопроходное оборудование |
|
| C) диапазон температур | 0 ℃ ~ + 60 ℃ |
| d) колебания температуры | ≤0,5 ℃ (Примечание: Если выражены по ГБ / T5170.2-1996, флуктуация ≤ ± 0,25 ℃) |
| E) температурное отклонение | ± 1 ℃ |
| f) Однородность температуры | меньше чем или равен ± 1 ℃ |
| G) время отопления | 3 ℃ / min (средний Отопление Скорость) |
| H) время охлаждения | 0,5 ℃ / min (средний Охлаждение Скорость) |
| i) встреча метод теста | GB / T2423.1-2008 (IEC60068-2-1: 2007) Low Тестовый метод температуры AB
GB / T2423.2-2008 (IEC60068-2-2: 2007) Способ испытания высокой температуры BB
GJB150.4-1986 Низкотемпературный тест
GJB150.3-1986 Высокотемпературный тест
GB / T2423.3-2006 (IEC60068-2-78: 2007) влажный Тепловый тест Устойчивая кабина
GB / T2423.4-2008 (IEC60068-2-30: 2005) Альтернативный Влажность и температура БД
GJB150.9-1986 влажное тепло тест ( нагрузка на Кубический метр не больше чем 35 кг / M3 теплоемкости стали, и нет активной влажности и тепловой нагрузки во время влажное тепло тест) |
|
|
|
|
|
|
|
| 5.Structure |
| а) Изоляция Структура корпуса | 1. Наружная стена Материал: высококачественное Пластина из нержавеющей стали поверхности песка
2. Внутренняя стена Материал: высококачественное зеркальное зеркало из нержавеющей стали (уплотнение полоса может выдерживать высокий и низкий температурный диапазон -100 градусы +300 градусов, срок службы 10 годы)
3. Коробка Изоляция Материал: стекловолокна (асбест) |
|
|
| б) воздух Канал кондиционирования | 1. Это принимает мульти-крыло центробежный вентилятор кровообращения, усиленный вал и изготовлен из алюминиевого сплава с высокими и низкотемпературными вращающимися лезвиями для достижения принудительной конвекции.
2.flow бросить подачу воздуха Метод: Горизонтальная диффузия и вертикальная теплообменная дуга циркуляция. |
|
| c) Стандарт Конфигурация тестовой камеры | 1. Обслуживание Окно: 1 прозрачная электрическая нагревательная пленка полые закаленные стекла (расположено на дверь) |
| 2.Lead дыра: φ 45 мм 5 PCS (расположены на левой стороне коробка) |
| 3.equipent Интерьерное освещение (высокая эффективность и длительная жизнь энергосберегающая лампа) |
| 4. дальше ролики: 4 шт |
| Образец стойка: нержавеющая Стальная Образец стойки Лоток 5 слоев, 5 пар направляющих рельсов, несущевой (Униформа Распределение): 10 кг / слой |
| (Совокупная общая нагрузка образцов в коробке не работает: 80 кг) |
| d) дверь | Одиночная шарнирная дверь (справа шарнир Когда находятся на кабинете), оснащены наблюдениями и осветительной лампой |
| E) контроль панель | Дисплей контроллера, выключатель питания и индикатор состояния |
| f) Оборудование номер | холодильный блок, сливное отверстие |
| Конденсирующий вентилятор, вход в конденсатор |
| g) мощность Шкаф управления распределением | Интегрированная монтажная плата, воздушный коммутатор, переключатель кнопок |
| H) Нагреватель | 1.nickel-Chromium Сплав электрический нагревательный провод отопительная трубка |
| 2.Heater Контроль Режим: бесконтакт и другие периодические регулировки ширины импульса, SSR (твердое государство реле) |
| 3. Театр Power: 1.4kw |
| i) сила Шнурная дыра и сливное отверстие | Расположен на задней части коробки |
| холодильная система |
| Рабочий метод А. | Принять одноуровневый сжатие |
| Холодильные компрессоры | Полностью закрытый низкоугольный роторный компрессор |
| Испаритель | Теплообменник для очарованного трубки (также используется как осушитель) |
| конденсатор | Air-охлаждаемый: Обозревленная трубка теплообменник. |
| дроссельное устройство | Расширный клапан + капиллярный |
| пластинчатый теплообменник | Пластинчатый теплообменник из нержавеющей стали |
| а) Метод управления холодильником | 1. Система управления автоматически регулирует лучшее энергосберегающее Условия эксплуатации холодильника в соответствии с условиями испытаний |
| 2. Охлаждающая способность испаритель переключается на электромагнитный клапан, управляемый системой управления |
| 3.compressor Вернуть контур охлаждения воздуха |
| б) хладагент | R134A (индекс истощения о озооне - это все 0, R23 принят принцип каскада Система) |
| 6. Система электрической контроля | 9-рис |
| а) Модель контроллера | Шанхай 9- Контроллер PIC |
| мониторинг | JTSH200: 5 дюйм, |
| режим работы | Метод программы, метод фиксированного значения |
| Установка метода | Jtsh200 китайское меню (свободно выбирается), ключевой экран Вход |
| Программа потенциала | Jtsh200 |
| 1. Программа: Максимальная 1 группа |
| 2.Нмеры Сегменты: максимум 1 сегмент |
| 3. Номера из Циклы: Максимальная бесконечная петля |
| предопределенная площадь | Температура: Отрегулируйте в соответствии с температурным рабочим диапазоном оборудования |
| разрешающая способность | Температура: 0,1 ℃; Время: 1 мин; Влажность: 0,1% RH (температура и испытание влажности оборудование) |
| входить | PT100 Платиновое тепловое сопротивление |
| Метод управления | 1.анти-интеграл Windup PID |
| BTC Сбалансированный режим контроля температуры + DCC Интеллектуальная контроль емкости охлаждения + DEC Интеллектуальный электрический контроль |
| (Температура тест оборудование) |
| 2.bthc Сбалансированная температура и режим управления влажностью + DCC Интеллектуальная контроль емкости охлаждения + DEC интеллектуальный электрический контроль (температура и тест влажности оборудование) |
| |
| Вспомогательная функция | 1.fault Тревога и причина, функция оперативной обработки |
| 2.power-Off Функция защиты |
| 3.upper и более низкая предельная функция защиты температуры |
| измерение температуры | Температура: PT100 Платиновое тепловое сопротивление |
| 7. Устройство защиты безопасности |
| а) система охлаждения | 1. Компрессор перегрев |
| 2. Компрессор Оператор |
| 3.compressor избыточность |
| 4. КОНДЕНЦИЯ Вентилятор перегрелся |
| б) Тестовая коробка | 1.аДнобают перегретый |
| 2.air Ограничение канала кондиционирования более температуры |
| 3.fan Мотор перегревается |
| C) Другие | 1.Total последовательность силовой фазы и защита фазовых потери (для трехфазный Power Supply) |
| 2. 2.Обрать и защита от короткого замыкания |
| 8. Другая настройка |
| а) силовой кабель | 220V 2kw |
| б) Главный выключатель питания | Chint Защита от утечек |
| 9. транспорт | Тест Таймпатура камера неотъемлемая и транспортируется в целом |
| 10. Условия использования | Пользователю гарантирует следующие условия |
| а) Установка сайта | 1. земля - это уровень и хорошо проветривается |
| 2.Но Сильная вибрация вокруг оборудования |
| 3. Здесь не сильное электромагнитное поле вокруг оборудования |
| 4.Но легковоспламеняющиеся, взрывоопасные, коррозивные вещества и пыль вокруг оборудования |
| 5.Leave правильное использование и пространство обслуживания вокруг оборудования |
| б) условия окружающей среды | 1. Температура: 5 ℃ ~ 40 ℃ |
| 2.relative влажность: ≤85% |
| 3.air Давление: 86 кПа ~ 106 кПа |
