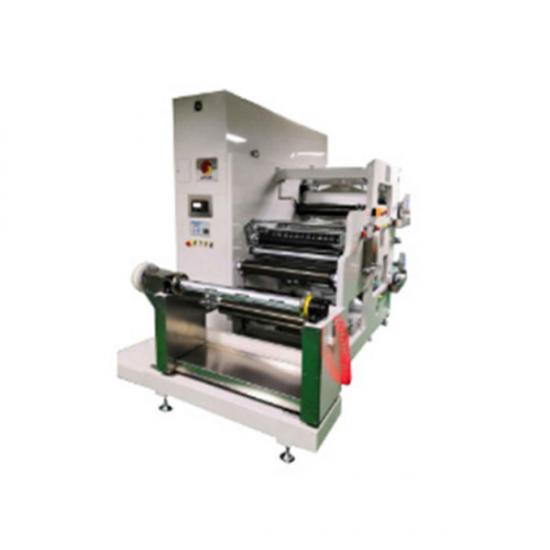

Машина для непрерывной продольной резкилитие литиевых аккумуляторных батарей электрдов

Электронная почта:David@batterymaking.com

  • Бренд:

    TMAX
  • Предмет Номер:

    TMAX-DYG-110BH-950
  • Оплата:

    T/T , Western Union, LC, Credit Card, Paypal
  • Происхождение Продукта:

    Китай
  • Сертификат :

    CE ROHS Cnterifica
  • Время доставки заказа:

    В наличии, отправка в течение недели
  • Деталь продукта

Машина для непрерывной продольной резкилитие литиевых аккумуляторных батарей электрдов


технические характеристики


1.Описание функции и принципа оборудования

После роликового прессования рулона из электродов анодов и катодов, положат рулоны в закаточную машину, путём энергетической тяги, падают полюсные пластины в расположенную группу режущих фрез по технологической спецификации и проводят разрезание, верхний и нижний приёмный механизм отдельно принимают разрезанные полюсные пластины и образуют пластинчатые рулоны, механизм обрезки принимает обрезки из двух боков. В составы оборудования входят ориентирующаяся система, трансляционная система растягиваемой силы, система пылесоса и другая система по вспомогательной помощи точной эксплуатации, эти системы обеспечивают транспортную стабильность электродов , и стабильность по разрезанию полюсных пластин, пределы заусенцев, прямолинейность и другие технологические указатели в технологическом диапазоне.

Проекты

Технические  параметры

Примечание

Подходящие системы

Электроды после роликового прессования  и нанесения литий-железо-фосфатной системой, литий-кобальтовой системой,  литий-марганцевой системой, тройной системой, системой оксида кобальта  марганца лития никеля, системой лития титанат, угольной графитной системой и  так далее.


Эксплуатационные параметры базового  материала

Алюминиевая фольга (Al): толщина   1030мкм;

Ширина  100560  мм;

диаметр рулона Мак. 450мм;


Медная фольга (Cu): толщина 6 - 30мкм;

Ширина  100560  мм;

диаметр рулона Мак. 450мм;



Проектная ширина поверхности валков

650 mm


Обеспечение разрезанной ширины

200~560mm


Рабочая скорость механизма и  оборудования

50m/min


Разрезанная скорость оборудования

20-50 м/мин

Определено по разрезанной  эффективности

Диапазон толщины электродов

80-250μm


Способ разрезания

Роликовое разрезание фрезой


2.Основные технические параметры оборудования

Тип  разматывания

Одноосное  центральное разматывание

Способ  соединения с лентой

Искусственное  соединение с лентой

Управление  натяжением

Контрольная система автоматического  закрытия кольца и непрерывной растягиваемой силы

Способ  разрезания

Круглые  дисковые фрезы одновременно непрерывно выполнят роликовое разрезание многих  лент

Способ  намазывания

Устройство по приёмке материалов с  верхним и нижним дифференциальным валом

Дифференциальный  вал

Способ Сицунь

Переход и точность контроллера по  разматыванию и ориентировке

±50mm、±0.2

Механическая  скорость

Maк 50м/мин  (непрерывная регулировка)

Скорость по  приёмке разрезания

50 м/мин

Спецификация  разрезания

Ширина  разрезания: 56/58мм(из 1 выходят 9)две группы

Каждая подпорка  фрез комплектует инструменты фрез, промежуточные тела, вращательные фрезы и  так далее

Точность  разрезанной ширины

±0.05

Металлические  заусенцы электродов

Превышение поверхности электродов с  покрытием: продольные металлические заусенцы8мкм (превышение по  направлению полюсной пластины), поперечные металлические заусенцы10мкм(по  направлению полюсной пластины)

Змеевидный  электрод (изгибная степень по разрезанному

±0.5mm/1000mm

Контрольно-измерительный способ:  кладут электроды , приклеивают две оконечности разрезанных полюсных пластин к  прямой линейке длиной в 1м, закрепляют две оконечности полюсных пластин,  прозрачной линейкой проводят контрольное измерение максимального расстояния  между целостной полюсной пластиной и прямой линейкой.

Раздельная  разрезанная фреза

Отечественная  вольфрамовая стальная сплавная фреза

Стандартная  спецификация в выпуске с завода: Φ100*Φ65*0.7(30)/Φ100*Φ55*2.0(90)

Минимальный полезный внешний диаметр  фрезы: Φ96мм

Очиститель

Пылесос очистит плавающие пыли после  разрезания, и адсорбирует пыли. Комплектуется пылесос и устройство по  установке фрезы.

Оборудование  электрическое

Три фазы 380В / 30A / 50Hцобъём  расходного воздуха450Д/ч;  общая  мощностьоколо 5KВт

Широкая  амплитуда намазывания

Maк 650мм (комплектование  дифференциального вала 40#)

Точность  намазывания

±0.4mm

Нажимный ролик  намазывания

Двойной колесный ролик, эффективно  предотвращает бортование в намазывании

Обработка  краевых отходов

Растягиваемые  силы устройства по сбору независимых зажимных подающих роликов, и краевых  отходов отдельно вручную регулируются; краевые отходы3мм  (рекомендуют 5мм, чтобы обеспечивать стабильность краевых материалов)

Коэффициент  технического использования оборудования

95%

Вес

Приблизительно 3,5 т

Цветоборудования

Стандартный цвет – темно-серый цвет

Аксессуары

Руководство по эксплуатации на  китайском языке, справочник по ремонту оборудования, инструкции о внешних  закупочных деталях, и другие документы

3.Процесс движений оборудования

Перемещение материалов с автомобиля до вала разматыванияèПлатформа по соединению с лентами èтяговый роликèГруппа разрезанных фрезè Роликовая группаèотдельно через верхний и нижний дифференциальный вал и приёмный валèприёмка рулона из краевых материаловèНастройка требуемой растягиваемой силы электродов è Система по ориентировке полюсных пластин переключается на автоматическое состояние èнажатие кнопки по пуску системыèОборудование автоматически завершает разрезание и намазывание.

4.Общая конструкция

Размер внешнего вида целостной машины (длина * ширина * высота): около 1800x2200x1900мм

Размер внешнего вида пылесоса (длина * ширина * высота): около 800x600x1400мм

Размер внешнего вида подставки для фрез (длина * ширина * высота): около 1200x400x1000мм

5.Составы основных деталей

Механизм разматывания

Вал  размотки

Одинарное валовое центральное разматывание, при нехватке  материалов оказывают тревогу контрольного измерения

Платформа  по соединению с лентами

Тип двойного нажимного рычага

Ориентирующаяся  система

Автоматическая ультразвуковая сервисная ориентировка

Система  растягиваемой силы

Полная  автоматическая система силового момента по управлению растягиваемой силой  замкнутого цикла

Механизм разрезания

Регулировочная  структура фрезы типа Сицунь (диаметр 100)

Промежуток  между верхней фрезой и нижней фрезой регулируется, их объём сцепления просто  регулируется путём резьбы

Группа  фрез приводится сервисным двигателем, процент линейной скорости группы из  фрез настроится и регулируется путём контрольного дисплея, операция удобная и  простая

Группа  фрез – тип скользящей группы, установка и операция удобные

Механизм приёмного намотки

Дифференциальный  вал типа Сицунь по намазывании из электродов, структура подвесного рычага

Имеются  механизм по следованию за роликом, контроллер замкнутого цикла растягиваемой  силы

Пылеуловитель  после разрезания

Приводная система

Тяговой энергетический привод

Серводвигатели

Энергетический  привод группы фрез

Серводвигатели

Энергетический  привод по намазыванию

Инверторные  двигатели

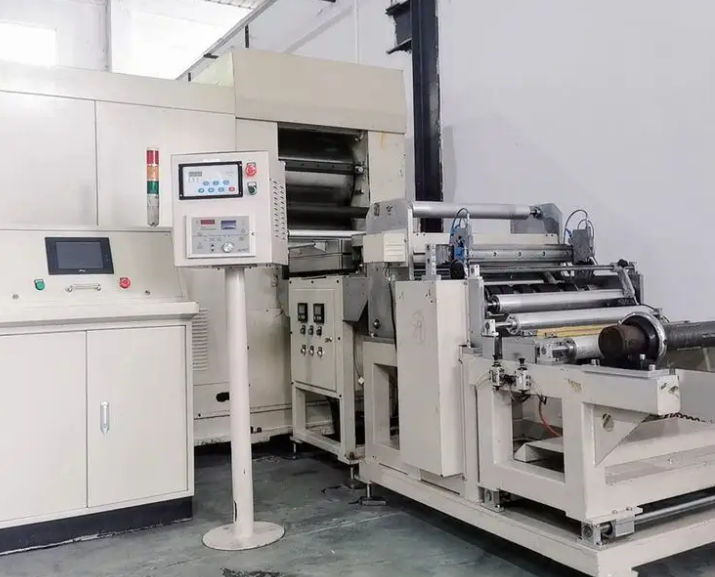

Изображение продукта
