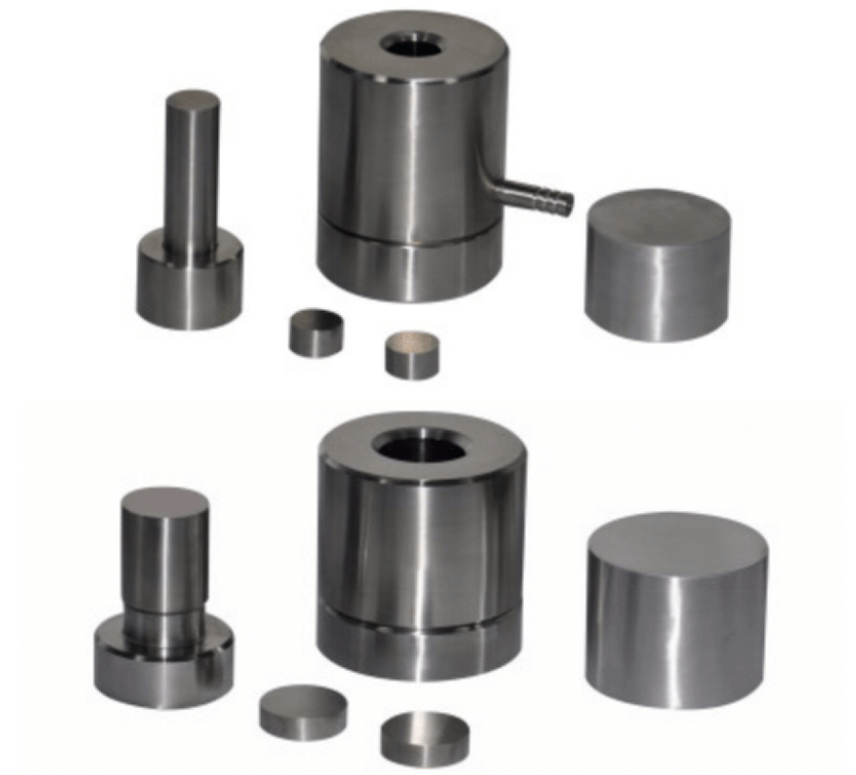

Пресс-формы для формирования гранул из порошка
Цилиндрическая пресс-форма — самая распространенная пресс-форма для формирования таблеток из порошка в лабораторных условиях. Подходит для прессования и испытания в лаборатории большинства образцов из порошка. Пресс-форма оптимальной конструкции качественно изготовлена и удобна в эксплуатации. С помощью пресс-формы и таблеточного пресса можно сформировать из порошка образцы разной формы, например круглые плоские или цилиндрические. Размер образца зависит от размера пресс-формы, заказанной пользователем. Пресс-формы широко применяются при проведении анализа, в том числе биохимического, подготовке образцов новых материалов, проведении катализа, во время исследований и разработки батарей, сверхпроводников, цемента, керамики, силикатов, при изучении морского ила, а также в порошковой металлургии. Кроме того, оборудование может применяться с анализатором кальция и железа, инфракрасным или рентгенофлуоресцентным анализатором и другими приборами для проведения испытаний.
Технические характеристики
Чертеж образца для формования | ![Ha63bd769f5ec4a98b7b6bba9d5c60774T[1].jpg](/static/upload/image/20240527/1716797217616514.jpg "1716797217616514.jpg")
|
|
Форма спрессованного образца | Круглая плоская, цилиндрическая и т. д. |
Общие технические характеристики пресс-формы | Φ3, Φ5, Φ6, Φ8, Φ10, Φ13, Φ15, Φ18, Φ20, Φ22, Φ25, Φ30, Φ32, Φ40 мм |
Материал пресс-формы | Быстрорежущая сталь ASSAB+17 | Легированная инструментальная сталь Cr12MoV |
Твердость пресс-формы при определении индентором | HRC68–HRC70 | HRC60–HRC62 |
Размер образца (≤) | φ6 мм | φ13 мм | φ25 мм | φ40 мм | φ50 мм | φ60 мм | φ70 мм | φ80 мм |
Глубина полости пресс-формы | 20 мм | 30 мм | 40 мм | 45 мм | 55 мм | 60 мм | 65 мм | 65 мм |
Размеры пресс-формы | φ43х78 мм | φ53х120 мм | φ88х150 мм | φ108х180 мм |
φ43х93 мм | φ73х133 мм | φ98х180 мм | φ118х150 мм |
Масса пресс-формы | 0,55 кг | 0,67 кг | 1,34 кг | 2,9 кг | 5,1 кг | 7,3 кг | 9 кг | 11,5 кг |
Формула расчета давления в пресс-форме | Площадь масляного цилиндра / площадь пресс-формы × показания манометра = фактическое давление в пресс-форме. Запрещается превышать давление! |
Примечания по поводу пресс-формы | Указанные выше технические характеристики приведены только для справки. Возможно нестандартное исполнение на заказ. Различные технические характеристики, формы и материалы пресс-формы — в соответствии с требованиями заказчика |
![20201009151332_57473[1].png](/static/upload/image/20240527/1716797259161579.png "1716797259161579.png")
