1. Планетарная шаровая мельница представляет собой оборудование для перемалывания, измельчения, подготовки проб, рассеивания наноматериалов, разработки новой продукции и мелкосерийного производства высокотехнологичных материалов.
2. Планетарная шаровая мельница отличается компактными размерами, широким набором функций, высокой эффективностью и низкими шумовыми характеристиками, что делает ее идеальным выбором для научных исследовательских установок, учреждений высшего образования, корпоративных лабораторий при получении микроскопических исследовательских образцов (по четыре образца в каждом эксперименте).
3. Возможна комплектация вакуумной шаровой мельницей для перемалывания образцов в вакууме. Мельницы широко применяются в геологии, горнодобывающей отрасли, металлургии, при производстве электроники, строительных материалов, керамики, химических веществ, в легкой промышленности, в медицине, индустрии красоты, для охраны окружающей среды и в других сферах.
4. Возможна настройка скорости, времени вращения вперед и назад, общей продолжительности перемалывания в зависимости от технологических потребностей.
Дополнительные шары и стаканы:

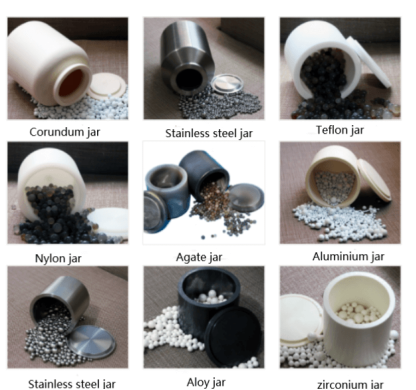

1. Материалы размольных стаканов шаровой мельницы: нержавеющая сталь, агат, корунд, карбид вольфрама, нейлон, цирконий, ПТФЭ с полиуретановым покрытием и т. д. Материал выбирается исходя из того, что шаровая мельница не должна оказывать влияния на внешний вид перемалываемого материала. Для измельчения легко окисляющихся материалов, материалов, требующих герметичных условий обработки, можно использовать вакуумный стакан шаровой мельницы.

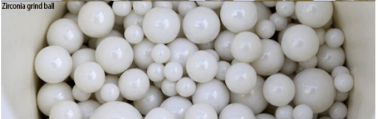

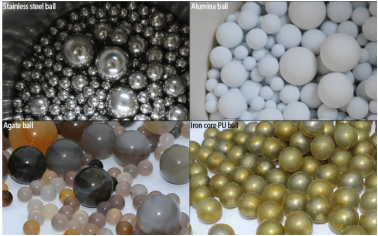

2. Материалы мелющих шаров: хромистая сталь, нержавеющая сталь, агат, окись алюминия, цирконий. Материал выбирается исходя из того, что материал мелющего шара не должен засорять перемалываемый материал. Плотность и твердость материала мелющих шаров должна превышать плотность и твердость перемалываемого материала. Характеристики шаровой мельницы: Ø 5, Ø 8, Ø 10, Ø 15, Ø 20.
Принцип работы:

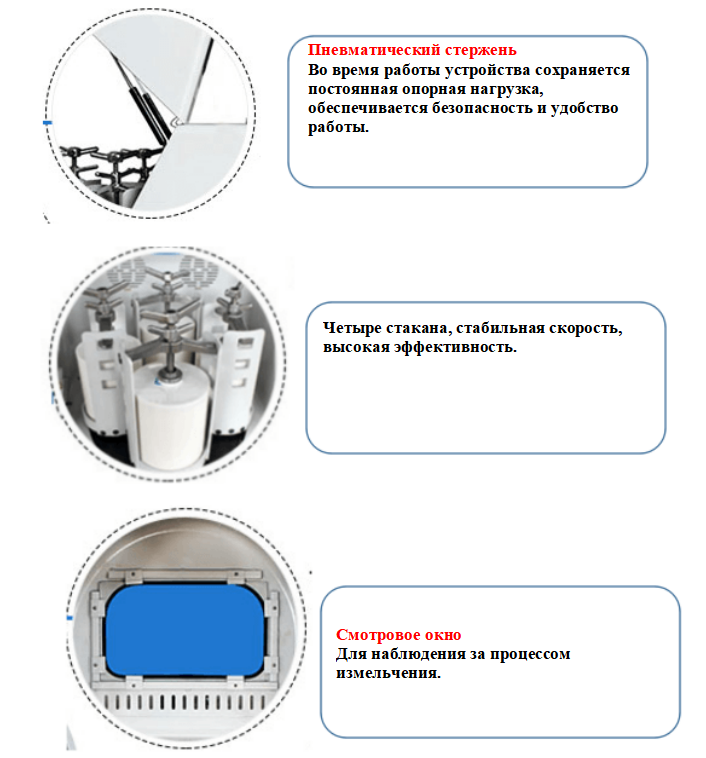

в планетарной шаровой мельнице серии TMAX-XQM с частотным регулированием есть четыре размольных стакана, которые устанавливаются на поворотный стол. При повороте стола ось стакана выполняет планетарное движение, шары и образцы внутри стаканов начинают перемещаться с большой скоростью, при этом шары перемалывают образец в порошок. В мельнице можно выполнять сухое и влажное перемалывание и смешивание различных материалов. Размер частиц порошка может достигать всего 0,1 микрометра.
Технические характеристики:
Модель
Планетарная шаровая мельница TMAX-XQM-0.4
Объем размольного стакана (л)
0,1 л х 4
Материал размольного стакана
В зависимости от требований
Перемалывающая среда
В зависимости от требований
Максимальная загрузка одного стакана
Материал и перемалывающая среда не должны превышать двух третей объема
Размер частиц исходного материала
Почвенный материал ≤ 10 мм, остальные материалы ≤ 3 мм
Размер частиц получаемого материала
Не менее 0,1 мкм
Скорость вращения
Оборот зубчатого колеса: 335 об/мин.
Вращение вокруг своей оси: 670 об/мин
Отношение скоростей
(оборот зубчатого колеса: вращение вокруг своей оси)
1:2
Скоростной режим
Частотный, программируемое плавное регулирование скорости, вручную, автоматическая синхронизация вращения вперед и назад
Способ передачи движения
Зубчатая передача
Рабочее напряжение
220 В
Мощность электродвигателя и частотно- регулируемого привода
0,75 кВт
Способ работы
Одновременная работа двух или четырех стаканов
Максимальная продолжительность непрерывной работы
72 ч
Размер устройства
750*470*564 мм
Масса (без учета стаканов и шаров)
80 кг
Программируемое управление (электронный контроль)
Управление шаровой мельницей осуществляется высокотехнологичным однокристальным микрокомпьютером. Возможна настройка попеременного вращения вперед и назад (0–999 мин), вращения вперед с паузой, вращения назад с паузой, вращения вперед (0–999 мин) в соответствии с процедурой. Такие режимы особенно подходят для охлаждения и периодической работы
Возможно изменение мощности планетарной шаровой мельницы в соответствии с требованиями заказчика.
Модель
Источник питания
Мощность электродвигателя, мощность преобразователя
Настройка времени работы(мин)
Продолжительность попеременной работы (мин)
Регулируемая частота оборотов(об/мин)
Регулируемая частота вращения(об/мин)
Шум
< дБ
XQM-0.2
220 В, 50 Гц
0,75 кВт
1–9999
1–999
30–335
70–670
60 дБ
XQM-0.4
220 В, 50 Гц
0,75 кВт
1–9999
1–999
30–335
70–670
60 дБ
XQM-1
220 В, 50 Гц
0,75 кВт
1–9999
1–999
30–335
70–670
60 дБ
XQM-2
220 В, 50 Гц
0,75 кВт
1–9999
1–999
30–335
70–670
60 дБ
XQM-4
220 В, 50 Гц
0,75 кВт
1–9999
1–999
30–335
70–670
60 дБ
XQM-6
220 В, 50 Гц
0,75 кВт
1–9999
1–999
30–335
70–670
60 дБ
XQM-8
220 В, 50 Гц
1,5 кВт
1–9999
1–999
35–290
70–580
60 дБ
XQM-10
220 В, 50 Гц
1,5 кВт
1–9999
1–999
35–290
70–580
60 дБ
XQM-12
220 В, 50 Гц
1,5 кВт
1–9999
1–999
35–290
70–580
65 дБ
XQM-20
380 В, 50 Гц
4 кВт
1–9999
1–999
25–215
50–430
65 дБ
XQM-40
380 В, 50 Гц
5,5 кВт
1–9999
1–999
20–195
40–390
68 дБ
XQM-60
380 В, 50 Гц
7,5 кВт
1–9999
1–999
27–174
40–260
68 дБ
XQM-100
380 В, 50 Гц
11 кВт
1–9999
1–999
27–160
40–240
68 дБ
Модель
Емкость
Характеристики размольного стакана
Кол-во
XQM-0.2
0,2 л
50 мл
4 комплекта
XQM-0.4
0,4 л
50–100 мл
4 комплекта
XQM-1
1 л
50–250 мл
4 комплекта
XQM-2
2 л
50–500 мл
4 комплекта
XQM-4
4 л
250 мл — 1 л
4 комплекта
XQM-6
6 л
1–1,5 л
4 комплекта
XQM-8
8 л
1–2 л
4 комплекта
XQM-10
10 л
1–2,5 л
4 комплекта
XQM-12
12 л
1–3 л
4 комплекта
XQM-20
20 л
2–5 л
4 комплекта
XQM-40
40 л
5–10 л
4 комплекта
XQM-60
60 л
10–15 л
4 комплекта
XQM-100
100 л
20–25 л
4 комплекта
Перемалывание образца
1. Материал: активированный уголь.
2. Стакан и шары: емкость из корунда с циркониевыми шарами.
3. Способ измельчения: сухое измельчение.
4. Скорость вращения: 560 об/мин (вращение).
5. Выбранное оборудование: XQM-0.4.
6. Объем стакана: 100 мл x 4.
7. Продолжительность перемалывания: 2 ч.
8. Размер частиц: 2 мкм.
1. Материал: зеленый чай.
2. Стакан: нержавеющая сталь.
3. Способ измельчения: сухое.
4. Скорость измельчения: 450 об/мин (вращение).
5. Выбранное оборудование: XQM-2.
6. Объем стакана: 500 мл x 4.
7. Продолжительность измельчения: 1 ч.
8. Размер частиц: 17 мкм.
1. Материал: китайское лекарственное растение.
2. Стакан: цирконий.
3. Способ измельчения: сухое.
4. Скорость измельчения: 500 об/мин (вращение).
5. Выбранное оборудование: XQM-2.
6. Объем стакана: 500 мл x 4.
7. Продолжительность измельчения: 1 ч.
8. Размер полученных частиц: водорастворимые.
1. Применение: абразивы.
2. Материал: стеклянный порошок.
3. Размер частиц исходного материала: 0,5 мм.
4. Загружаемое кол-во: 2000 г.
5. Свойства материала: хрупкий.
6. Требования заказчика: 35 мкм.
7. Последовательный анализ: анализ размера частиц.
9. Стакан и шары: емкость из корунда с циркониевыми шарами.
10. Рабочие параметры: 560 об/мин, продолжительность измельчения с переключением направления вращения 20 минут.
11. Результат измельчения: 99 % < 35 мкм.
12. Результаты (предполагаемые): планетарная шаровая мельница XQM-4 может использоваться для измельчения стеклянного порошка.
На нашем предприятии изготавливаются все виды мелющих стаканов для планетарных шаровых мельниц: стаканы из нержавеющей стали, циркония, оксида алюминия, нейлона, полиуретана, вольфрама, твердых металлов, закаленного нейлона и других материалов. Кроме того, мы предлагаем мелющие шары из нержавеющей стали, циркония, оксида алюминия, полиуретана, углеродистой стали, вольфрама и т. д.
Также мы предлагаем все виды мелющих шаров: из нержавеющей стали, циркония, оксида алюминия, полиуретана, углеродистой стали, вольфрама, агата, твердых металлов, нитрида кремния, высокоизносостойкой стали, марганцевой стали, нейлона, цементированного карбида, хрусталя и других специальных металлических материалов.
Рекомендации по выбору модели
Выбор размера планетарной шаровой мельницы:
размер планетарной мельницы подбирается в зависимости от количества измельчаемого материала.
Формула расчета для выбора размера планетарной шаровой мельницы: a = C/ρ * 3.
Примечание. A — это объем планетарной мельницы (единица: л), C — это масса исходного измельчаемого материала (единица: кг), ρ — насыпная плотность измельчаемого материала (единица: кг/л).
Например, для одновременного измельчения 2 кг материала с насыпной плотностью 1,5 кг/л следует выбрать размер планетарной мельницы a = 2/1,5 *3 = 4 л.

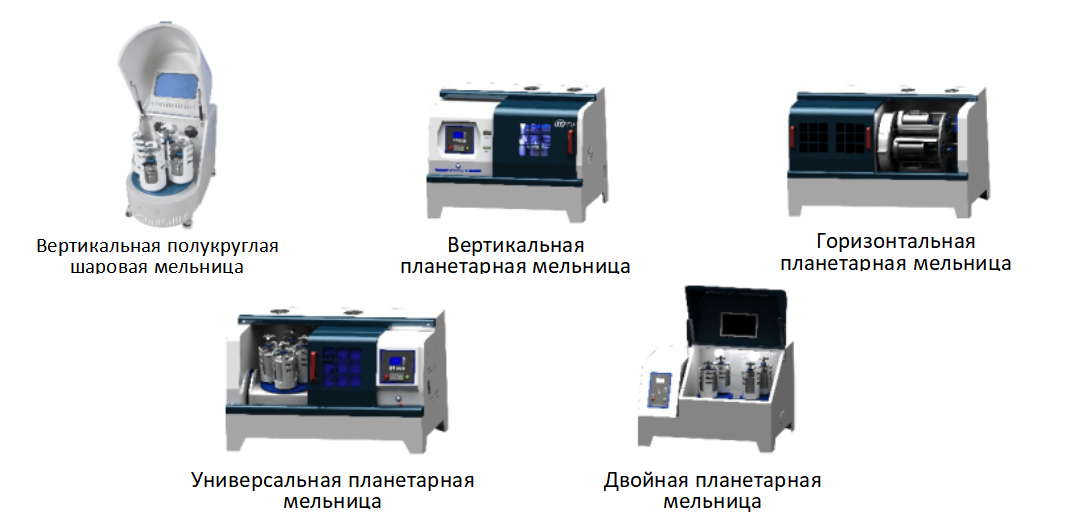

Варианты исполнения и функционала планетарной шаровой мельницы:
планетарная шаровая мельница может иметь вертикальное, горизонтальное, универсальное, двойное планетарное исполнение в зависимости от требований к измельчению материала. Изделие в любом исполнении можно оборудовать устройствами воздушного охлаждения и нагрева в зависимости от требований к температуре измельчаемого материала.
Справочная таблица для выбора исполнения и функций планетарной шаровой мельницы
Модель планетарной шаровой мельницы
Измельчаемый материал
Вертикальная планетарная мельница
Измельчение общих материалов, специальные требования отсутствуют
Универсальная или горизонтальная планетарная мельница
Осаждающийся и слипающийся материал
Двойная планетарная мельница
Сверхвысокая скорость и сверхмелкое измельчение
С устройством охлаждения с помощью воздуха или жидкого азота
Материал, нагревающийся в процессе измельчения и требующий охлаждения
С вакуумным размольным стаканом
Быстро окисляющиеся материалы, обрабатываемые в вакууме или с защитой от внешних воздействий
С нагревательным устройством
Высокотемпературное измельчение
Рекомендуемая мельница:
планетарная шаровая мельница полного направления 360 градусов.
