Источник питания

110–220 В переменного тока, 50/60 Гц, однофазный

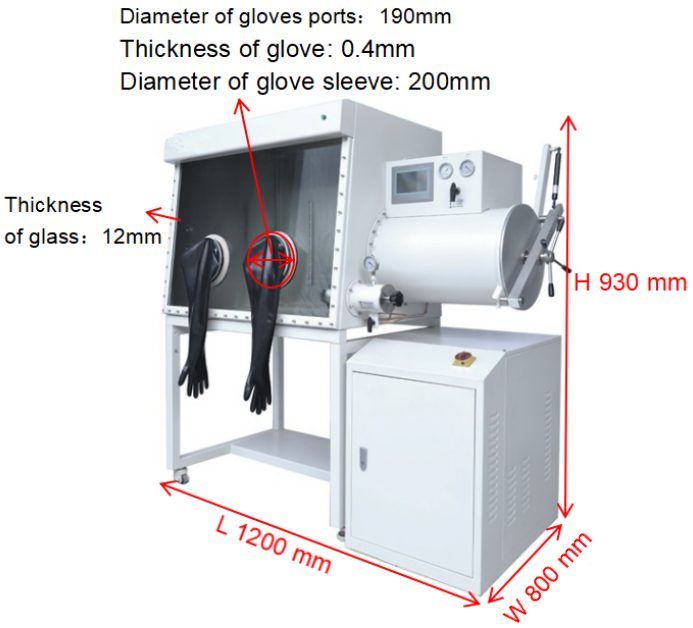

Перчаточный бокс

Материал бокса: нержавеющая сталь 304 (типа 304), толщина 3 мм.

Размер бокса (без учета шлюзовой камеры и опоры): 1220 мм (Д) x 750 мм (Ш) x 900 мм (В)
(47,2 дюйма x 29,5 дюйма x 35,4 дюйма).
Высота опоры бокса: 900 мм (35,43 дюйма)

Лоток

Стандартная компоновка

Два слоя в боксе

Опция/дополнительно: боксы для инструментов и прочее

В зависимости от требований пользователя можно предусмотреть различные боксы с инструментами

Переднее окно

Наклонное рабочее окно, съемное переднее окно из безопасного закаленного стекла толщиной 8 мм, износостойкое, устойчивое к коррозии, высокое светопропускание, уплотнительное кольцо OMEGA толщиной 3/8 дюйма

Опция с открывающимся окном

Можно предусмотреть открывающееся переднее окно вместо фиксированного для помещения внутрь различных инструментов (специальное исполнение)

Внутренняя среда бокса

H2O < 1 млн–1 (20 °C/68 ℉, 1 атм)
O2 < 1 млн–1 (20 °C/68 ℉, 1 атм)

Шлюзовая камера

Управление: ручное.
Исполнение: две круглые шлюзовые камеры.
Размер главной камеры: Ø 360 мм (диам.) x 600 мм (длина) (расположение: в правой части бокса)
(14,17 дюйма (диам.) x 23,62 дюйма (Д)).
Размер мини-камеры: Ø 150 мм (диам.) x 300 мм (Д) (расположение: в правой части бокса)
(5,9 дюйма (диам.) x11,8 дюйма (Д)).
Степень вакуума: <= -0,1 МПа (правая шлюзовая камера, включающая главную камеру и мини-камеру, для которых требуется вакуум и индикатор. Вакуумметр немецкой марки WIKA

Опция/дополнительно: автоматическое управление

Автоматическое управление шлюзовой камерой в соответствии с настройкой времени и количеством откачек и закачек газа

Опция/дополнительно: режим нагрева

Макс. температура: 200 ℃/ 392 ℉.
Точность управления: ±2 ℃/±3,6 ℉.
Функцию нагрева можно предусмотреть как для главной камеры, так и для мини-камеры (размер будет отличаться от размера стандартной шлюзовой камеры)

Рабочий газ и газ регенерации

Рабочий газ: N2, Ar, He и другие инертные газы чистотой 99,999 %.
Газ управления: инертный газ чистотой 99,999 %.
Газ регенерации: смесь рабочего газа и H2 с долей водорода (H2) 5–10 %.
Если в системе очистки есть функция удаления влаги, в качестве газа регенерации используется рабочий газ

Система очистки газа

Одна очистительная колонна:
немецкий материал для удаления влаги BASF, абсорбент влаги US UOP. Процесс регенерации в системе очистки имеет автоматическое управление и функцию автоматического удаления влаги и кислорода.
Долговременное поддержание чистоты газа: H2O < 1 млн–1, O2 < 1 млн–1.

Опция: система очистки с двумя колонками
(одна рабочая и одна резервная)

Причины для выбора варианта с двумя очистительными колонками:
1. Очистительная колонка требует регенерации после насыщения кислородом и влагой. Регенерация занимает 16 ч. В случае отсутствия резервной колонки работа остановится (для предприятий и установок, требующих непрерывной работы перчаточного бокса, рекомендуется использовать систему очистки с двумя колонками). 2. Производительность очистки системы с двумя очистительными колонками превышает производительность одиночной колонки в два раза

Система регулирования давления

Давление в боксе может регулироваться автоматически с сенсорного экрана ПЛК.
Точность регулирования: ±1 Па.
Возможно также регулирование вручную при помощи ножного переключателя

Система фильтра

На входе и выходе предусматриваются фильтры.
Эффективность фильтра: 0,3 мкм

Вентилятор для замкнутой циркуляции

Высокоскоростной частотно-регулируемый вентилятор, расход 0–100 м3/ч, микропроцессорное управление. Устройство для испытания давлением из нержавеющей стали.
С устройством водяного охлаждения (можно предусмотреть водяной охладитель и внешнее охлаждающее оборудование)

Система управления

Цветной сенсорный экран SIEMENS (6 дюймов), система управления с ПЛК, возможность выбора китайского или английского языка.
Датчик давления: от -2500 до 2500 Па на сенсорном экране, точность ±1 Па.
Регулирование давления: регулирование давления в боксе в соответствии с уставкой (можно настроить диапазон)

Измерения

Анализатор влаги: марка US GE, дисплей на сенсорном экране 0–1000 млн–1, точность 0,1 млн–1

Анализатор кислорода: марка US GE, дисплей на сенсорном экране 0–1000 млн–1, точность 0,1 млн–1

Вакуумный насос

Британская марка EDWARDS, скорость подачи 8,4–12 м3/ч, модель RV12.
Предельное давление 2 x 10-3 мбар/1,5 x 10-3 торр.
Входной фланец NW25.
Выходной фланец NW25.
Уровень шума: 50 Гц, 48 дБА

Перчатки

Марка: US NORTH.
Материал: бутил.
Стандартная модель 8B1532

Система освещения

С флуоресцентной лампой, марка PHILIPS

Система удаления растворителя

Эффективное поглощение активированным углем для удаления следов органических растворителей

Запасное стандартное соединение KF40

Специальное исполнение соединения KF40 для подачи воды в бокс

Возможно подключение к другим устройствам (низкотемпературным холодильным установкам, устройствам для нанесения покрытий, микроскопам, системе очистки растворителя, низкотемпературным ловушкам, нагревательным печам и т. д.)

Низкотемпературная холодильная установка

Микроскоп

Система очистки растворителя

Устройство для нанесения покрытия

Размер оборудования и требования к размеру помещения

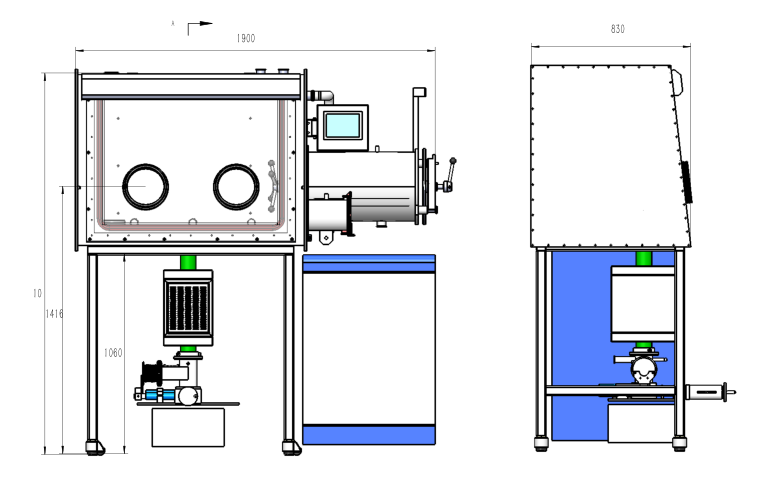

Габаритные размеры

Размер помещения

Размер и масса деревянной упаковки

2185 мм (Д) x 1145 мм (Ш) x 2300 мм (В)
(86 дюймов x 45 дюймов x 91 дюйм) (5,8 м3)

650 кг (1400 фунтов)

Внимание

Во время циркуляции газа необходимо убедиться, что трубопровод системы циркуляции чистый и не засорен (если фильтр поменял цвет с белого на черный, его следует своевременно заменить).
Не допускается подача в перчаточный бокс коррозионных газов.
Если показатели влаги и кислорода не отвечают рабочим требованиям, необходимо выполнить регенерацию колонки. Не использовать при выбросе из перчаточного бокса коррозионного газа (например, электролита LiPF6). Бутыли с жидкостью должны быть закупорены.
Необходимо контролировать уровень масла в вакуумном насосе и регулярно проводить его техническое обслуживание.
