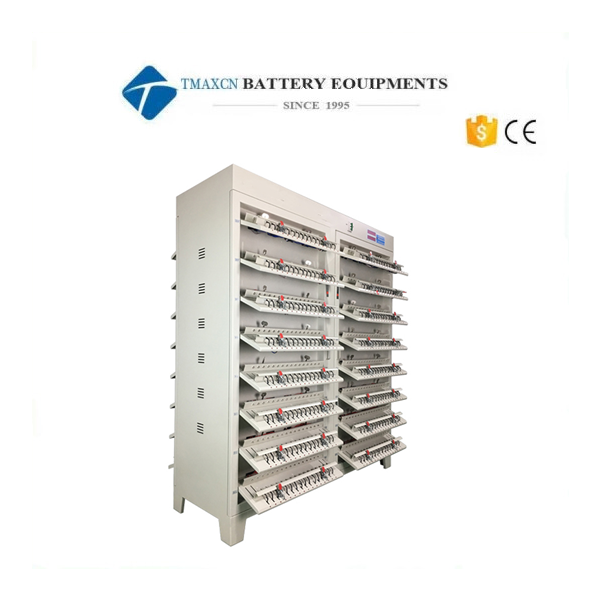

Цилиндр батарея формирование и Сортировальную машину для литий-ионная батарея конденсаторов тестирование

Спецификации

1. Машину Описать

TMAX-BT0502-512-C устройства, в основном, состоит из интерфейса связи и обнаружения батарейного шкафа. Тестирование батареи шкафа состоит из СТРУБЦИНЫ батареи и тело плиты с размещением приспособления, постоянный ток постоянное напряжение источника, регистрационный схемы управления, цепью забора, один микрокомпьютер чип и пульт управления.

2. Главная особенность

2.1 каждое оборудование может сделать постоянный ток,заряд постоянным напряжением и постоянным током разряда по 256 шт на ячейку, которая находится в пределах диапазона напряжений.

2.2 постоянный ток-постоянное напряжение питания, постоянный ток постоянного напряжения переключение без удара, особенно подходит для литий-ионный аккумулятор зарядка требований

2.3. устройство принимает микроконтроллеров AVR однокристальный компьютер в качестве центра управления, и взаимодействует с периферической выборки цепи, которые могут контролироваться на верхние компьютер. При подключении к компьютеру, в комплекте зарядка и кривая разряда всех каналов могут быть сохранены, или он может быть отделена от верхнего компьютеру и управляется через Панель управления. Постоянного тока постоянного напряжения зарядки, постоянный ток разряда тест, сортировка по времени и т. д.

2.4 каждая батарея имеет свой собственный независимый постоянного тока и источник постоянного напряжения, самостоятельно формируя петли не влияют друг на друга.

2.5 светодиод установлен на каждый из светильников батареи в качестве оперативного отображения состояния, и когда разрядка завершена, он может быть использован для указания сортировки емкость батареи.

2.6 обнаружение в режиме реального времени напряжение каждого аккумулятора, при зарядке, сначала постоянный ток зарядки, когда напряжение батареи достигает заданного значения, он плавно перейдет в постоянное напряжение зарядки, когда установленное время или текущее состояние прекращения удовлетворено, зарядка заканчивается. Когда постоянный ток сбрасывается, когда напряжение тока батареи более низко чем установленное значение, заканчивается разрядкой и соответствующий индикатор батареи загорается.

2.7 при выключение питания, функция защиты, оригинальный рабочий процесс может продолжать работать после того, как электричество

2.8 верхний компьютер можно установить 32 параметры, рабочий цикл и 256 циклов. Каждый компьютер можно подключить от 1 до 15 комплектов единой системы микрокомпьютера чип.(предлагаю ниже 10 комплектов)

Поддержка функций программного обеспечения

1) использовать графический интерфейс для отображения данных, таких как напряжение, ток, время, емкость каждой батареи, и отображает соответствующее рабочее состояние и аварийные ситуации в различных цветах.

2) произвольное сегментированное индикация емкости батареи (до 100 сегментов)

3) точки данных могут быть записаны в соответствии с изменяющимися условиями напряжения, тока и времени, чтобы сформировать полный поручать и discharging данные кривой, и временной интервал точек на кривой ≤10 секунд.

4) функция сортировки аккумулятора в различных условиях (мощность, время, открытия напряжение в цепи, платформа разрядки и т. д.)

5) автоматический расчет постоянного тока коэффициент, потери мощности, КПД разряда, среднее напряжение, средний напряжение и т. д.

6 оператора) настройка разрешения, иерархические операции

7) может отображать заряд и кривой разряд, схема цикла

3. Технический параметр
