Машина термоусадочной ПВХ для цилиндрической батареи

технические характеристики

1 введение в функции и принципы устройства

Автоматическая машина для пленочного покрытия используется для цилиндрической батареи с автоматической втулкой для пэт / пвх, для добавления изоляционной прокладки и термоусадки. вся машина оснащена цепной конвейерной конструкцией, батарея адсорбируется на седле высокотемпературного магнита, цепь ступенчато перемещается и транспортируется, а термоусадочная трубка позиционирующего рукава, изолирующий лист позиционирующей верхней штамповки, вторичное позиционирование, сжатие горячим воздухом , появление обнаружения ccd, автоматическая разрядка линии сборки аккумулятора выполняются в последовательности.

2 рабочий процесс оборудования

подача в бункер → батарея автоматически подается на держатель магнитов цепи транспортера → батарея шагового транспортера цепи → термоусадочная трубка позиционирующего рукава → позиционирующий верхний изолирующий лист перфорации → автоматический тест мата для определения наличия или отсутствия дефектных изделий → фиксированная высота корпуса → второе положение → нагрев термоусадка → аккумулятор от держателя магнита → проверка внешнего вида пленки ccd → разряд аккумулятора на линию сборки

3 технические характеристики оборудования

3.1, уровень квалификации продукта: 99% (относится только к лому продукта по причинам оборудования)

3.2, производительность оборудования / скорость: ≥ 55-60 стр / мин, двойная рабочая станция составляет около 100-110 стр / мин; (так как материал немного отличается)

3.3, коэффициент использования оборудования: ≥ 98% (вызвано только отказом оборудования)

3.4, электрическое оборудование: напряжение 380В 50Гц; колебания напряжения менее ± 10%; мощность оборудования: 7 кВт;

3.5, требования к источнику газа: ≥0,6МПа (предоставляется заказчиком);

3.6, дизайн машины должен быть отличным по эргономике

3,7. Конструкционные материалы машины предпочтительно изготавливаются из алюминия и нержавеющей стали или с гальваническим покрытием для защиты от коррозии.

4 общая конфигурация оборудования и стандарты
4.1. цвет снаряжения: изготавливается в соответствии с цветовой табличкой, предоставленной стороной а.
4.2. измеряется от внешней стены машины 100 мм, шум оборудования ≤ 80 дБ.
4,3. поставляется с английским руководством по эксплуатации и руководством по эксплуатации оборудования.
4.4. Произвольно доставьте электрическую схему управления машиной, пневматическую схему управления и технические характеристики приобретенных деталей.
4,5. предоставить список изнашиваемых деталей, включая название, количество отдельных машин, технические характеристики или чертежи, марки и другую информацию.
4.6, вся линейка оборудования может быть подключена к системе mes (но не содержит систему mes)

5 требования к среде использования оборудования
5.1. температура окружающей среды: определяется стороной завода;
5.2. управляющий источник питания: трехфазный 380В, 50Гц, 5кВА, диапазон колебаний напряжения: + 10% ~ –10%;
5.3, сжатый воздух: после сушки, фильтрации и регулирования напряжения: давление на выходе превышает 6,0 кг / см2;
5.4. вакуум: источник вакуума обеспечивается стороной а, ≤-90кпа; (производитель обеспечивает стабильный источник вакуума - 70кпа)

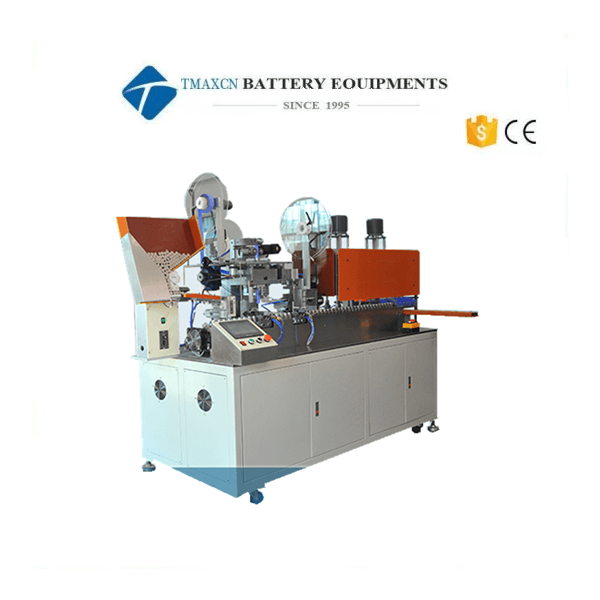

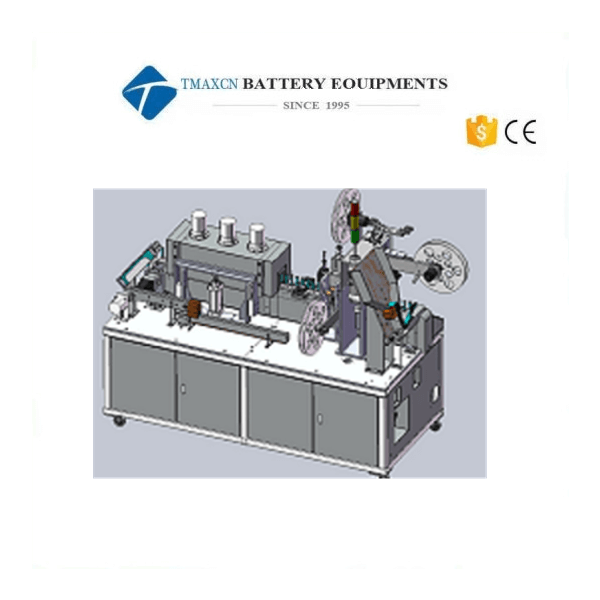

дисплей продукта
