ПРОДУКЦИЯ

3 Дуплексная станция Перчаточная камера

Электронная почта:David@batterymaking.com

  • Бренд:

    TMAX
  • Предмет Номер:

    TMAX-Lab1220
  • Оплата:

    T/T , Western Union, LC, Credit Card, Paypal
  • Происхождение Продукта:

    Китай
  • Сертификат :

    CE ROHS Cnterifica
  • Время доставки заказа:

    В наличии, отправка в течение недели
  • Деталь продукта

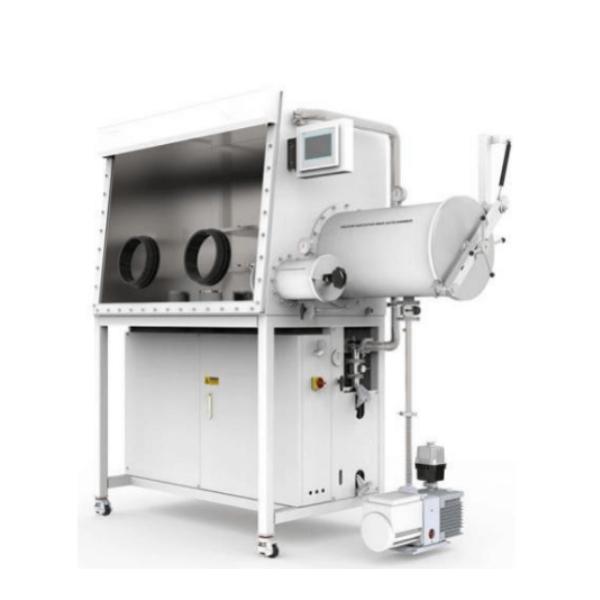

Отдельный очистительный шкаф с одной станцией перчаточной камера



технические характеристики



Тип оборудования

1220/1000/900

Двойное рабочее место, на противоположной стороне, со встроенным одноколонным блоком очистки, управлением ПЛК и сенсорным экраном, вакуумным насосом, подставкой, закрытым шкафом с наклонной рабочей поверхностью и съемным передним окном из безопасного стекла. В стандартных условиях, то есть при постоянной температуре 20C, одной стандартной атмосфере, 99,999% источнике инертного газа ,и работа с пустым резервуаром, показатель кислорода в воде составляет менее 1 ппм.

Функция перчаточного ящика:


  • Замкнутый цикл:  Инертные газы в перчаточной камере циркулируют в замкнутом контуре с помощью циркуляционного вентилятора и очистителя, постоянно удаления воды и кислорода

  • Автоматическое управление регенерацией:Материал для удаления воды и кислорода может быть регенерирован, а процесс регенерации управляется программой

  • Автоматическая очистка :Замена атмосферы в перчаточной камере осуществляется с помощью автоматически управляемого продувочного клапана

  • Управление давлением в корпусе:Давление внутри перчаточной камере автоматически контролируется ПЛК, рабочее давление может быть свободно установлено в пределах +/- 10 мбар, при превышении +/- 12 мбар система автоматически защищена.

  • Автоматическое управление вакуумными насосами:Вакуумные насосы требуют автоматического включения, когда их требует система



Основные компоненты и основные конфигурации

Интегрирован с закрытой кабиной (с наклонной рабочей поверхностью и съемным передним окном из безопасного стекла), переходной кабиной, блоком циркуляционной очистки (одноколонный), системой управления ПЛК и сенсорным экраном, вакуумной системой, системой отображения, подставкой и так далее.


Основные параметры:

Показатель кислорода в воде: менее 0,1 ппм;

Степень утечки: 0,001 об%/ч;


технические показатели:

Корпус для перчаточной камеры

Корпус ящика

Материал:  нержавеющая сталь 304, толщина 3 мм

Внутренняя поверхность: бработана  растяжкой внутренной поверхности.

внешняя  поверхность. Окрашенный, белый

Внутренний  размер: Длина: 1220 мм, глубина: 1000 мм, высота: 900mm

Передние окна

Наклонное смотровое окно, прозрачное закаленное  безопасное стекло, толщиной 8 мм

Перчаткие отверсие

Материал из алюминиевого сплава, с кольцевым  уплотнением для простоты обслуживания ,и хорошей уплотнительной способности

Перчатки

Бутилкаучук, диаметр 8 дюймов, длина 32 дюйма

Фильтры

Спецификация 0,3 микрон, 1 вход для газа и 1 выход для  газа

Полка

Нержавеющая сталь с 2 встроенными слоями

Освещение корпуса коробки

Светодиодный светильник, установленный над передней  частью каждого стеклянного окна

Интерфейс

5 запасных интерфейсов, Ду 40 КФ, требуются  дополнительные интерфейсы, указываются отдельно, 1интерфейс питания (220 В)

Большая переходная кабина

Переходная кабина

Размеры:  диаметр 360 мм, длина 600 мм

Материал:  304 нержавеющая сталь

Поверхность:  обработана растяжкой внутренной поверхности , окрашенная внешняя поверхность  (белая)

Приложения

Раздвижной  поддон: нержавеющая сталь 304

Дверь  кабины: двойной дверь, материал из анодированного алюминия, толщина 10 мм,  вертикальная работа, с подъемным механизмом Манометр: аналоговый дисплей

Управление

Электромагнитный  клапан сенсорный экран автоматическая операция

Маленькая переходная кабина

Переходная кабина

Размеры  диаметр 150 мм, длина 300 мм, Длина доступа к перчаточной камеру 100 мм

Материал:  304 нержавеющая сталь

Поверхность:  обработана растяжкой внутренной поверхности , окрашенная внешняя поверхность  (белая)

Приложения

Дверь  кабины: двойной дверь, кнопачной нажимной манометр : аналоговый дисплей

Поддон  маленькой кабины: нержавеющая сталь 304


Управление

Ручные  клапаны для ручной работы

Циркуляционные системы газоочистки

Очистительные столбы

Функция:  герметичность газа, удаление воды и кислорода

Материал емкости: нержавеющая сталь 304

Очищающий  материал: медный катализатор: 5 кг, молекулярное сито: 5 кг

Очистительная  способность: удаление кислорода: 60 л, удаление воды: 2 кг

Показатель кислорода в воде: менее 0,1ппм

Системы циркуляции

Рабочие  газы: азот, аргон

Способность  циркуляции : роизводительность циркуляции: поток интегрированного воздушного  вентилятора 90 м³/ч, дополнительная установка преобразователя частоты

Регенерация

Управление:  автоматическое управление процессом регенерации с помощью ПЛК

Регенерационный  газ: смесь рабочего газа и водорода, (водород 5-10%)

Вакуумные насосы

Технические  характеристики: 12 м³/ч, пластинчато-роторный насос, с фильтром масляного  тумана, контроль вибрации воздуха

Клапаны

Главный  клапан: ДН 40 КФ , электромеханический угловой клапан

Регулирующий  клапан: интегрированный электромагнитный клапан (интегрированное седло  клапана из нержавеющей стали, одна колонна с шестью интегрированными  клапанами)

управлеяющие системы


  • Функции: включая  самодиагностику, функцию самозапуска при отключении питания с контролем  давления и адаптивной функцией; автоматическое управление, контроль цикла,  защита паролем; управление блоком с помощью сенсорного экрана Сименс ПЛК.

  • Управление давлением. Управление давлением в камере и  переходной кабине, рабочее давление в камере может быть свободно установлено  в пределах +/- 10 мбар, при превышении +/- 12 мбар система автоматически  защищается.

  • Ножная  педаль Управление давлением в корпусе коробки для простого операция  повышением и понижением давления


Системы отображения

Сенсорный  экран ПЛК "Сименс", отображение рабочего состояния, давления в  резервуаре, системных записей и так далее.

Ситуация с  управлением вакуумной системой

Вакуумный  насос, может быть запущен вручную или через ПЛК, расход 12 м³/ч, может  вакуумировать переходную кабину и поддерживать давление в камере, предельный  вакуум вакуум насоса ≤ 2x10-1па

Выборные аксессуары для перчаточной камеры

Водный анализатор

Диапазон измерения: от 0 до 500 ппм Точность: 0,1 ппм

Датчик P2O5 используется в широком спектре приложений,  особенно для таких потребителей, как производство лития и металлоорганики.  Водный зонд может быть восстановлен до исходного состояния с помощью процесса  очистки и регенерации и может использоваться повторно, что позволяет избежать  проблемы в утиль одного загрязнения.

Кислородный анализатор

Диапазон измерений: 0~1000ппм

Точность: 0,1ппм

Использование датчиковrO2позволяет  избежать проблемы короткого срока службы топливных элементов и невозможности  контакта с воздухом.

Увеличить адсорбер органического растворителя

Размеры: диаметр 238 мм, высота 407 мм, материал:  нержавеющая сталь 304 толщиной 3 мм, заполнен 10 кг высокоэффективного  активного адсорбирующего материала (активированного угля), соединен с главным  циркуляционным каналом, где циркулирующий газ может сначала проходить через  адсорбер и в основном адсорбировать летучие органические газы. С байпасной  системой и ручным управлением клапаном для выборочного открытия или закрытия  адсорбционной колонны для быстрой и простой замены адсорбирующего материала.  Адсорбционная колонна может быть эвакуирована после замены материала, чтобы  удалить воздух и избежать загрязнения атмосферы высокой чистоты в камере

Устройство для удаления ВЧ-излучения

Размеры: диаметр 238 мм, высота 407 мм, материал:  нержавеющая сталь 304 толщиной 3 мм, заполнен 10 кг высокоэффективного  активного адсорбента (активированный глинозем), подключен к главной  циркуляционной трубе, циркулирующий газ может сначала пройти через адсорбер,  в основном адсорбируя фтористый водород, выделяющийся из электролита. С  байпасной системой и ручным управлением клапаном для выборочного открытия или  закрытия адсорбционной колонны для быстрой и простой замены адсорбирующего  материала. Адсорбционную колонку можно вакуумировать после замены материала,  чтобы удалить воздух и избежать загрязнения атмосферы высокой чистоты внутри  камеры.


дисплей продукта
