Отдельный очистительный шкаф с одной станцией перчаточной камера

Электронная почта:David@batterymaking.com

  • Бренд:

    TMAX
  • Предмет Номер:

    TMAX-Lab1200
  • Оплата:

    T/T , Western Union, LC, Credit Card, Paypal
  • Происхождение Продукта:

    Китай
  • Сертификат :

    CE ROHS Cnterifica
  • Время доставки заказа:

    В наличии, отправка в течение недели
  • Деталь продукта

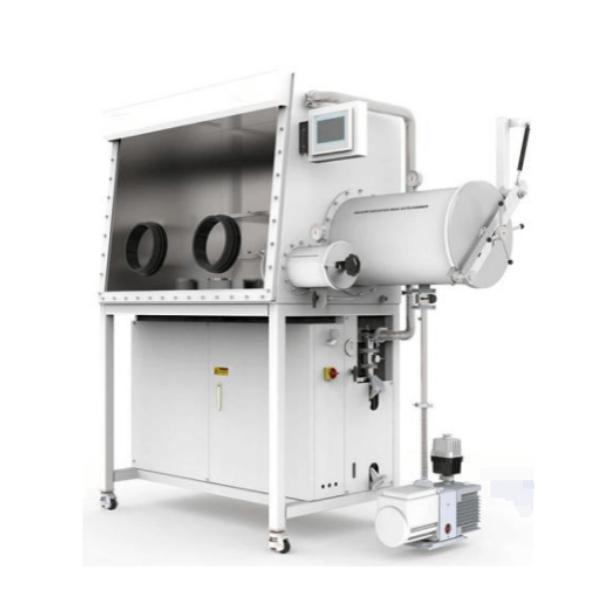

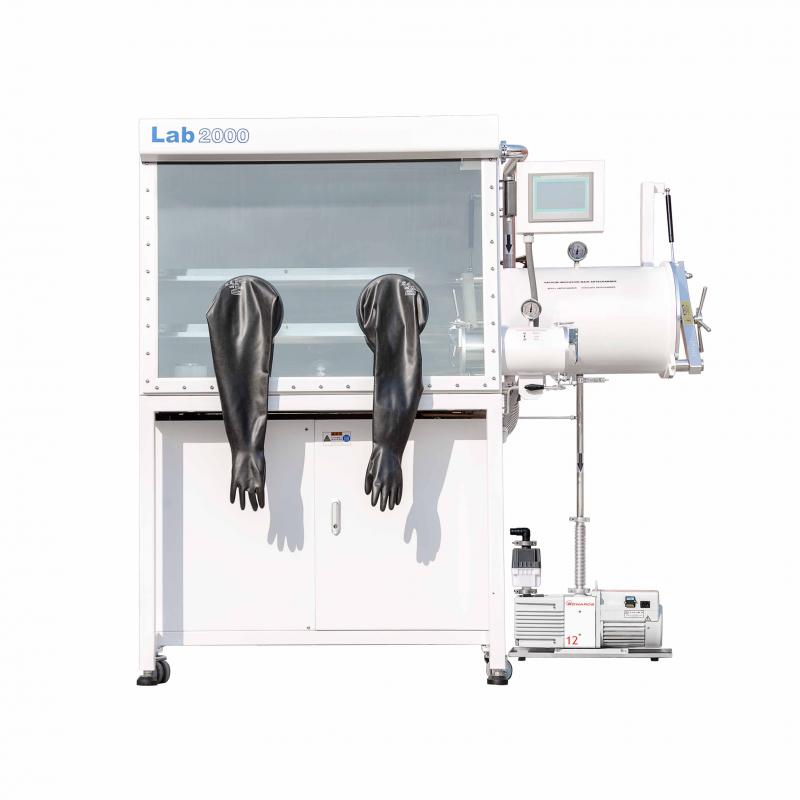

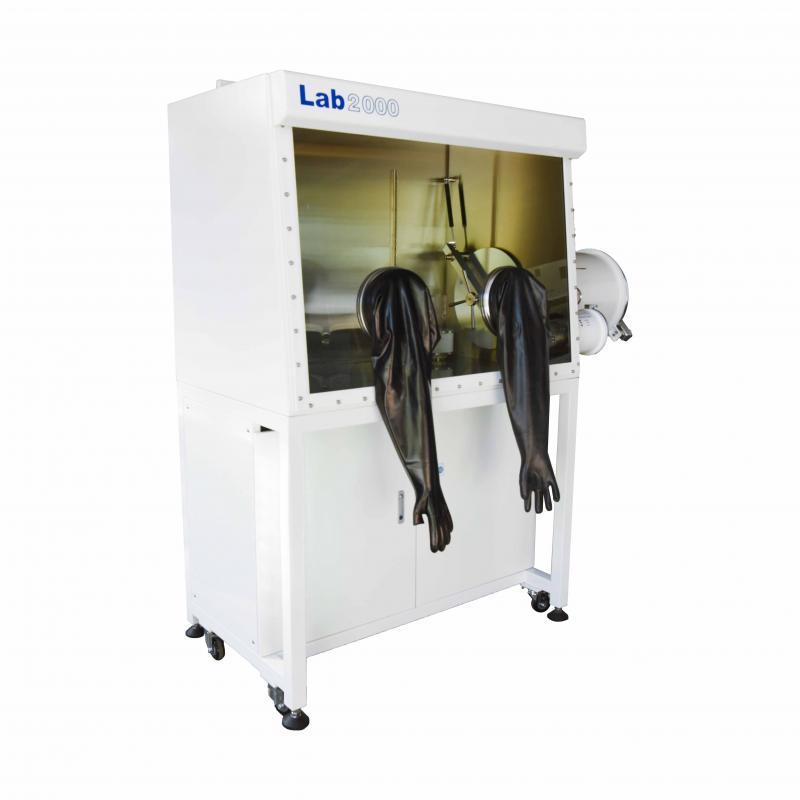

Отдельный очистительный шкаф с одной станцией перчаточной камера



технические характеристики




 (1220мм * Глубина * 750мм * высота 900 мм )

Одна станция со встроенным одноколонным блоком очистки (индивидуальная конструкция шкафа очистки), управление с помощью ПЛК и сенсорного экрана, вакуумный насос, подставка, Одна закрытая коробка С наклонной операционной поверхностью. Используются индивидуальные очистительные шкафы, размещенные под большими контейнерами. При стандартных условиях, то есть постоянной температуре 20°C, одной стандартной атмосфере давление, 99,999% источнике инертного газа и показателях воды и кислорода менее 1 п.п.м.


Функция перчаточного ящика:

  • Замкнутый цикл:

  • Регенерация с автоматическим управлением:  Материал для удаления воды и кислорода может быть регенерирован, а процесс регенерации управляется программой

  • Автоматическая очистка:Замена атмосферы в перчаточной камере осуществляется автоматически управляемым очисткой клапаном

  • Контроль давления в ящике:Давление внутри перчаточной камеры автоматически контролируется ПЛК, рабочее давление может быть свободно установлено в пределах +/- 10 мбар, при превышении +/- 12 мбар система автоматически защищена.

  • Автоматическое управление вакуумными насосами:Вакуумные насосы должны включаться автоматически, когда его требуется система


Основные компоненты и основные конфигурации:

Интегрирован с закрытой камерой с наклонной операционной поверхностью, переходным отсеком, блоком циркуляционной очистки (одна колонна, шкаф индивидуальной очистки), системой управления PLC и сенсорным экраном, вакуумной системой, системой отображения, подставкой и так далее.


Основные параметры:

Показатель кислорода воды: менее 1 промилле.


технические показатели:

Корпус для  перчаточной камеры

Корпус ящика

Материал: нержавеющая сталь 304, толщина 3 мм

Внутренняя поверхность: обработанно с растяжки масляной  пленки из нержавеющей стали

Внешняя поверхность: Окрашенный, белый

Внутренний размер: Длина: 1220 мм, глубина: 750 мм, высота: 900mm

Передние окна

Наклонное смотровое окно, прозрачное закаленное стекло  толщиной 8 мм

Перчаткие отверсие

Алюминиевый материал, кольцевое уплотнение, хорошая  самосмазываемость, простота обслуживания и хорошие герметичные свойства

Перчатки

Бутилкаучук, диаметр 8", длина 32", толщина ≥  0,4 мм

Пыльный фильтр

Размер 0,3 микрон, 1 вход для газа и 1 выход для газа

Полка

Материал из нержавеющей стали, встроенный 2 слоя, с регулируемой  высотой

Освещение корпуса коробки

Светодиодный светильник, установленный над передней  частью каждого стеклянного окна

Интерфейс

3 запасных соединения, ДУ 40 КФ , требуются  дополнительные соединения, указываются отдельно

Интерфейс питания 1 (220В)

Переходная кабина

Большая  переходная кабина

Переходная кабина

Размеры: диаметр  360 мм, длина 600 мм

Материал:  нержавеющая сталь 304

Приложения

Раздвижной поддон: нержавеющая сталь 304

Дверь кабины: двойные двери, анодный оксид алюминия  материал, толщина 10 мм, вертикальная работа, с механизмом подъема;

Манометр: аналоговый дисплей.

Управление: автоматическая работа сенсорного экрана  электромагнитного клапана.

Маленькая  переходная кабина

Переходная кабина

Размеры диаметр 150 мм, длина 300 мм, Длина части  поступающей в перчаточной камере, составляет 100 мм

Материал: 304 нержавеющая сталь

Поверхность: внутренняя поверхность обработана  волочением масляной пленкой, внешняя поверхность окрашена (белая), Соединение  с корпусом в съемное соединение, Не сварочный, удобный для последующего  расширения

Приложения

Дверь кабины: двойные двери, дверь с пряжечной крышки

Манометр: аналоговый дисплей

Поддон маленькой кабины: нержавеющая сталь 304

Управление:Автоматическая  работа сенсорным экраном электромагнитного клапана.

Система  циркуляции газоочистки (отдельные очистительные шкафы)

Очистительные колонны

Функция: газовое уплотнение , удаление воды и  кислорода

Материал емкости:Нержавеющая сталь 304

Очищающий материал: медный катализатор: 5 кг,  молекулярное сито: 5 кг

Очистительная способность: удаление кислорода: 60 л,  удаление воды: 2 кг

Показатель кислорода в воде: менее 1ппм

Система циркуляции

Рабочие газы: азот, аргон

Циркуляционная мощность: Встроенный поток вентилятора  90 м³/ч, дооснащенный переменной частотой

Регенерация

Операция: автоматическое управление процессом  регенерации с помощью ПЛК

Регенерационный газ: смесь рабочего газа и водорода,  (водород 5-10%)

Вакуумный насос

Технические характеристики: 12 м³/ч,  пластинчато-роторный насос, с фильтром масляного тумана, контроль вибрации  воздуха

Клапаны

Главный клапан: ДН 40 КФ , электромеханический  угловой клапан

Управляющий клапан: Электромагнитный интегральный  клапан (интегрированное седло клапана из нержавеющей стали, одна колонна для  шести интегрированных клапанов), уменьшает и оптимизирует расположение трубопроводов  системы, уменьшает точки утечки, упрощает обнаружение утечек и делает  оборудование стабильным и надежным.

управлеяющие  системы

Функции:включая  самодиагностику, функцию самозапуска при отключении питания, с контролем  давления и адаптивными функциями; автоматическое управление, контроль цикла,  защита паролем, калькулятор; управление агрегатом с помощью сенсорного экрана  Сименс ПЛК, сенсорный экран имеет блокировку пароля, пять минут безлюдной  работы, автоматически блокируется, в следующий раз для входа в рабочий  интерфейс необходимо повторно ввести пароль.

Управление давлением:Автоматическое  управление давлением ящике и переходной кабины с помощью ПЛК, рабочее  давление камеры может быть свободно установлено в пределах +/- 10 мбар, при  превышении +/- 12 мбар система автоматически защищена.

Педальный переключатель:Управление  давлением в корпусе коробки для простого операция повышением и понижением  давления

Памятка о данных:Автоматическая запись системных данных

Системы  отображения

Сенсорный экран ПЛК"Сименс"используется для  отображения рабочего состояния, давления в корпусе коробки, записей системы и  т.д. На экране установлен пароль, который блокирует экран, если он не используется  в течение пяти минут. В следующий раз при входе в систему, необходимо  повторно ввести пароль.

Управление  вакуумной системой

Вакуумный насос, может быть запущен вручную или через ПЛК,  скорость потока 8 м³/ч, Возможность вакуумирования переходной камеры и  поддержания баланса давления в камере, вакуумный насос предельный вакуум ≤  2х10-1па

Анализатор воды

Диапазон измерения: 0 - 500ппм

Широкий спектр применения, особенно для таких  пользователей, как производство лития и органических металлов, водный зонд  может быть восстановлен до исходного состояния с помощью процесса очистки и  регенерации и может использоваться повторно, что позволяет избежать проблемы  в утиль одного загрязнения.

Кислородный  анализатор

Диапазон измерений: 0~1000ппм

Использование датчиков ZrO2 позволяет избежать проблем,  связанных с коротким сроком службы топливных элементов и не подвергается  воздействию воздуха

Адсорберы для  органических растворителей

Внутренние размеры коробки

Размеры: 136 мм в диаметре, 256 мм в высоту, заполняется 2 кг активированного  угля, материал быстрой замены
