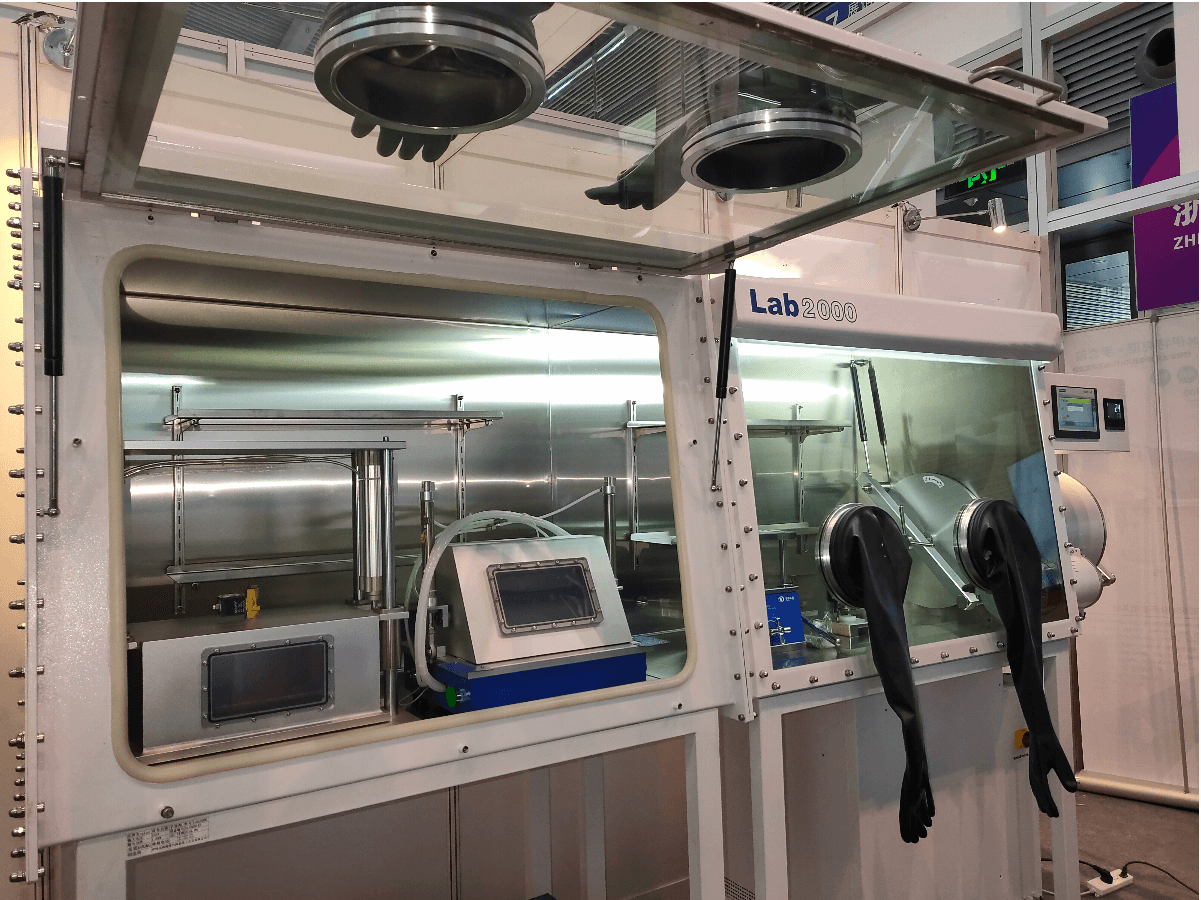

бардачок

размеры: 2440 (96 ”) мм в ширину x 750) мм (29,5” в глубину x 900 мм (35,4 ”) в высоту, высота стойки 900 мм (35,4”)

работать рядом с двумя перчатками на каждой стороне.

Материал для коробки: толщиной 3 мм. Нержавеющая сталь 304, кислотостойкая

окна - безопасное стекло

порты для перчаток - пом (полиоксиметилен), диаметр 220 мм (8,7 ”) - двойное уплотнительное кольцо, запечатанное на каждой перчатке.

перчатки - бутил - 8 "диаметр манжеты - 0,015" толщина - 32 "длина

пылевой фильтр - 0,3 мкм - 1 впускной и 1 газовый фильтр

полки - нержавеющая сталь - 2 слоя - установлены внутри.

внешние люминесцентные лампы - 2 комплекта

один - электрический проход - семь глухих фланцев кф 40

главный вестибюль

одна - большая прихожая - нержавеющая сталь 304 - диаметр 360 мм (14,2 дюйма). - длиной 600 мм (23,6 ”) (г или л)

выдвижной лоток на выдвижных ящиках из нержавеющей стали

дверь шпинделя с вертикальной работой

сенсорный экран - автоматический через соленоид

мини прихожая

одна - мини прихожая - нержавеющая сталь 304 - диаметр 150 мм (5,9 ”). - длиной 300 мм (11,8 дюйма) (г или л)

винтовой замок

ручное управление через ручной клапан

очистка газа

удаление воды и кислорода.

газовый баллон - нержавеющая сталь 304

поглотитель: медный катализатор: 4,5 кг - молекулярное сито: 4,5 кг

достижимая чистота: H2O - менее 1 ч / млн; о2 менее 1 промилле

капсулированный вентилятор - 90 кубометров / час с частотным преобразователем

регенерация - plc контролирует все процессы, включая нагрев, заполнение смешанным газом (рабочий газ / смесь 5-10% H2) и т. д.

управление системой

ПЛК (программируемый логический контроллер).

функции включают в себя: управление циркуляцией, продувка, контроль регенерации, контроль давления, а также самодиагностика, перезапуск при сбое питания и защита паролем.

siemens 7-дюймовый цветной сенсорный экран с рабочим интерфейсом, индикацией состояния, давлением в камере, значением влажности и кислорода и системными записями.

Давление в перчаточном ящике можно контролировать с помощью ножных педалей или PLC. давление может быть установлено в пределах +/- 10 мбар. если давление превышает +/- 12 мбар, система автоматически защищается.

* различные клапаны, которые будут встроены в седло клапана из нержавеющей стали, меньше соединителей для труб, чтобы уменьшить утечку.

вакуумный насос

роторный насос с контролем масляного тумана и газового балласта. производительность 8 куб.м / час. двухступенчатая часть с предельным вакуумом в 3 x 10-2 мбар

Размер: помещен в коробку, диаметр 136 мм, высота 256 мм, заполнен 2 кг активированного угля, может быстро менять материал и не разрушает атмосферу высокой чистоты.

увеличить устройство адсорбции органических растворителей

находится в отдельном кабинете очистки
Размеры: диаметр 237 мм, высота 407 мм, толщина 0,3 мм
материал: нержавеющая сталь 304
заполненный 9-килограммовым высокоэффективным активированным углем, подключенным к основному циркуляционному трубопроводу, циркулирующий газ может сначала течь через устройство удаления органического растворителя, чтобы абсорбировать органический растворитель в газе. Ручное управление шаровым краном может быстро заменить адсорбционный материал, не разрушая циркулирующая атмосфера.
