Рядом друг с другом четырехместный перчаточная камера

Электронная почта:David@batterymaking.com

  • Бренд:

    TMAX
  • Предмет Номер:

    TMAX-GB-4880-S
  • Оплата:

    T/T , Western Union, LC, Credit Card, Paypal
  • Происхождение Продукта:

    Китай
  • Сертификат :

    CE ROHS Cnterifica
  • Время доставки заказа:

    В наличии, отправка в течение недели
  • Деталь продукта

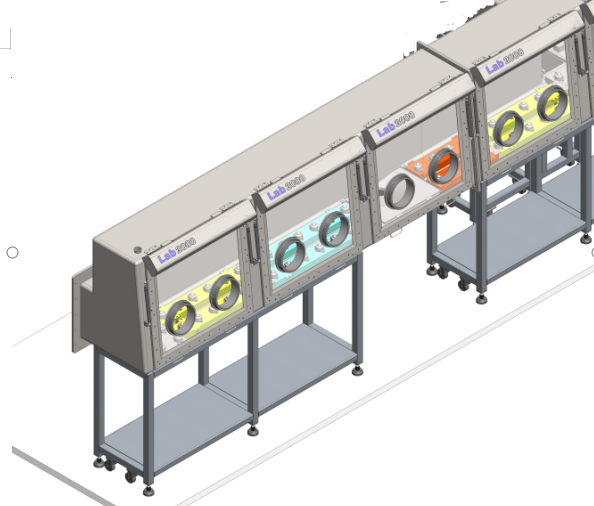

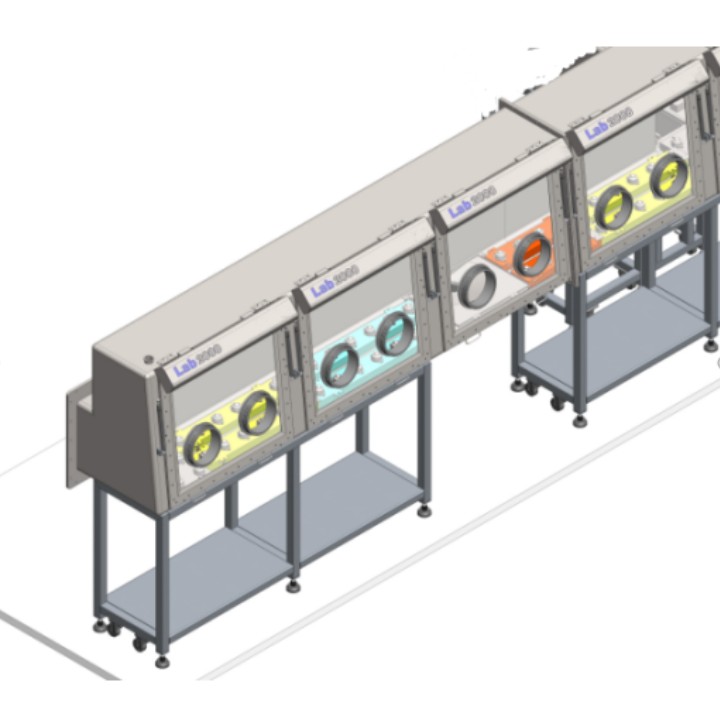

Рядом друг с другом четырехместный перчаточная камера


технические характеристики


функции

Четырехпозиционный ящик, односторонний, со встроенным одноколоночным блоком очистки, управлением с помощью ПЛК и сенсорного экрана, вакуумным насосом, подставкой, закрытой камерой с наклонной рабочей поверхностью и съемным передним окном из безопасного стекла. В стандартных условиях, т.е. постоянная температура 20°C, одна стандартная атмосфера, 99,999% источник инертного газа, показатель кислорода в воде менее 1 ппм.


2.Функция

  • Замкнутый цикл

  • Замкнутая циркуляция инертного газа в перчаточной камире через циркуляционный вентилятор и очиститель, постаянно удаления воды и кислорода

  • Автоматическое управление регенерацией

  • Материал для удаления воды и кислорода может быть регенерирован, а процесс регенерации управляется программой

  • Автоматическая очистка

  • Замена атмосферы в перчаточной камере осуществляется с помощью автоматически управляемого очистительного клапана

  • Управление давлением в корпусе ящики

  • Давление в перчаточной камере контролируется автоматически с помощью ПЛК и может быть установлено произвольно, превышая +/- 12 мбар с автоматической защитой системы

  • Автоматическое управление вакуумными насосами

  • Вакуумные насосы требуют автоматического включения, когда это требуется системе


3.основная конфигурация

  • 4 шт. корпус из нержавеющей стали 304, кислотостойкий, толщина 3 мм

  • 2 больших переходных ящика из нержавеющей стали, диаметр 360 мм, длина 600 мм, по одному с каждой стороны слева и справа

  • 2 небольших переходных ящика, диаметр 150 мм, длина 300 мм, по одному с каждой стороны слева и справа

  • 4-о переднее окно с 2 отверстиями для перчаток

  • 4 пара бутиловых резиновых перчаток

  • 4 ком. система освещения

  • 2 силовых кабеля в коробках

  • 16 запасных интерфейсов КФ40

  • 1 высоко производительный циркуляционный вентилятор 145 м3/ч

  • 1 вакуумный насос, РВ 12

  • 1 комплект анализаторов воды

  • 1 комплект кислородных анализаторов

  • 1 комплект адсорберов для органических растворителей

  • Колесо кронштейна


Педальные переключатели

Основные параметры:

Индикатор кислорода в воде:

Уровень утечки: 0,05 об%/ч


4.технические показатели:

Корпус для перчаточной камеры

Корпус ящика

Материал: нержавеющая сталь 304, толщина 3 мм

нутренняя поверхность: нержавеющая сталь

Внешняя поверхность: Окрашенный, белый

Внутренние размеры: длина: 4880 мм; глубина: 750 мм;  высота: 900 мм

Передние окна

Наклоненное окно просмотра, прозрачное  закаленное безопасное стекло, толщина 8 мм, нанесена защитная пленка


Перчаткие отверсие

Материал - твердый алюминиевый сплав с  кольцевым уплотнением типа О

Перчатки

Бутилкаучук, толщина 0,4 мм, диаметр  8", длина 32"

Фильтры

Размер 0,3 микрон, 1 вход для газа и 1  выход для газа

Полка

Нержавеющая сталь, регулируемая высота

Освещение корпуса коробки

Светодиодный светильник, установленный над  передней частью каждого стеклянного окна

Интерфейс

16 запасных соединений, Ду 40 КФ

Большая переходная кабина

Переходная кабина

Размер: диаметр 360 мм, длина 600 мм

Материал: нержавеющая сталь 304

Поверхность: полированная внутренняя  поверхность, окрашенная внешняя поверхность (белая)

Приложения

Скользящий поддон: нержавеющая сталь 304

Дверь кабины: двойные двери, анодный оксид  алюминия материал, толщина 10 мм, вертикальная работа, с механизмом подъема

Манометр: аналоговый дисплей

Управление

Электромагнитный клапан сенсорный экран  автоматическая операция

Маленькая переходная кабина

Переходная кабина

Размеры диаметр 150 мм, длина 300 мм, длина  в корпусе 100 мм

Материал: 304 нержавеющая сталь

Поверхность: обработана растяжкой  внутренной поверхности , окрашенная внешняя поверхность (белая)

Приложения

Дверь кабины: двойной дверь,c подвижным  cкользящие диски,cпособ открывания двери с помощью кнопачной

Манометр: аналоговый дисплей

Управление

Ручные клапаны для ручной работы

Циркуляционные системы газоочистки

Очистительные столбы

Функция: газовое уплотнение , удаление  воды и кислорода

Материал емкости:Нержавеющая сталь 304

Материал для очистки: медный катализатор: 9  кг; молекулярное сито: 9 кг

Очистительная способность: удаление  кислорода: 100 л; удаление воды: 4 кг,

Показатель кислорода в воде: менее 1ппм

Системы  циркуляции

Рабочие  газы: азот, аргон, гелий

Циклическая мощность:  Интегрированный  поток вентилятора 145 м3/ч

Регенерация

Операция:  автоматическое управление процессом регенерации с помощью ПЛК

Регенерационный  газ: смесь рабочего газа и водорода, (водород 5-10%)

Вакуумные насосы

Спецификация:  12 м3 /ч, Пластинчато-роторные насосы, с фильтром масляного тумана,  управление воздушной вибрацией

Клапаны

Главный  клапан: ДН 40 КФ , электромеханический угловой клапан

Управляющий  клапан: интегрированный электромагнитный клапан

управлеяющие системы

Функции:  включая самодиагностику, функцию самозапуска при отключении питания с  контролем давления и адаптивными функциями; автоматическое управление,  управление циклом, защита паролем; управление агрегатом с помощью сенсорного  экрана ПЛК "Сименс".

Управление  давлением:Управление ящиком, рабочее давление в  переходной кабине в пределах +/- 10 мбар может быть установлено свободно, за  пределами +/- 12 мбар система автоматической защиты.

Ножная  педаль  Управление давлением в корпусе  коробки для простого операция повышением и понижением давления

Системы отображения

ПЛК  "Сименс" с сенсорным экраном "смарт 700", отображающим  рабочее состояние, давление ящики, системные записи и так далее

Ситуация с управлением вакуумной системой

Вакуумный насос  "ЭДВАРДС", вручную или через ПЛК, поток 12 м3/ч, вакуумирование  переходной кабины и поддержание баланса давления в кабине, предельный вакуум  вакуумного насоса≤2х10-1па

Кислородный анализатор

Диапазон  измерений: 0~1000ппм

Использование  датчиков ZrO2 позволяет избежать проблем, связанных с коротким сроком службы  топливных элементов и не подвергается воздействию воздуха

Анализатор воды

Диапазон  измерения: от 0 до 500ppm платиновый электрод структуры (P2O5 структуры,  может достичь заводского уровня путем простой очистки) широкий спектр  применения, особенно для пользователей, таких как производство лития и  металла органических, могут быть восстановлены до исходного состояния путем  очистки и регенерации процедур, что позволяет избежать проблемы в утиль  одного загрязнения.

Увеличенный адсорбер органических  растворителей

Размеры: диаметр  238 мм, высота 407 мм, материал нержавеющая сталь 304 толщиной 3 мм.  Установка в циркуляционной трубопроводе
