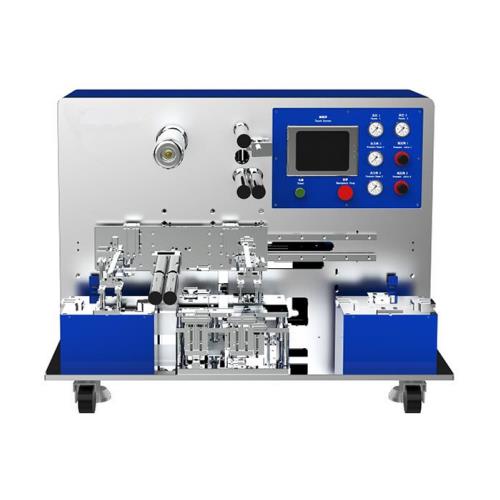

полуавтоматическая машина для штабелирования литиевых батарей
технические характеристики
1 описание функций оборудования и технологического процесса
1,1 Эта полуавтоматическая машина для штабелирования литиевых батарей используется для укладки в мешочек. рабочий процесс выглядит следующим образом: сепаратор активно разматывается, сепаратор отклоняется, паром и механизм натяжения вводятся в платформу; платформа перемещает диафрагму взад и вперед, совершая возвратно-поступательное движение для установки полюсного наконечника; присоска точно установлена и сложена на платформе;
1.3 особенности оборудования 1) платформа принимает структуру скользящего стола, цилиндр перемещается, позиционирование точное, стабильность высокая; 2) катодная и анодная пластины спроектированы раздельно, чтобы избежать взаимного смешивания катодного и анодного материалов; 3) сепаратор активно разматывается, рабочее напряжение непрерывно регулируется, и предусмотрено корректирующее устройство; 4) механизмы переноса катодного и анодного электродов расположены независимо друг от друга и могут регулироваться отдельно; 5) имеются устройства позиционирования катодной и анодной пластин, причем пластина позиционирования выполнена в соответствии с размером электрода, и регулировка удобна; 6) сердечник заглушен ручным восстановлением; 7) интерфейс устройства дружественен, прост в эксплуатации и прост в обслуживании.
ограниченная гарантия сроком на один год с пожизненной поддержкой
замечание
неагрессивные газы, жидкости, взрывоопасные газы
2 спецификации материалов и требования к оборудованию
2.1 спецификация материалов
материалы
толщина
ширина
длина (включая вкладку)
открытая длина вкладки
1
катодный электрод
0,09 ~ 0,2
40 ~ 160
40 ~ 250
≤30
2
анодный электрод
0,09 ~ 0,2
40 ~ 160
40 ~ 250
≤30
материалы
толщина
ширина
Внутренний диаметр
наружный диаметр
1
разделитель
0,020 ~ 0,040
40 ~ 130
φ76.2
≤φ300
2.2 Требования к материалам
1) покрытие электрода должно быть равномерным, погрешность толщины менее 0,005 мм, погрешность измерения длины и ширины менее ± 0,20 мм и край волны менее 1 мм (в зависимости от положения полюсного наконечника);
2) язычок должен быть плоским и стараться избегать сгибания;
3) заусенец на краю электрода и ушка составляет менее 1/3 толщины сепаратора;
4) разделитель должен быть намотан равномерно, погрешность ширины составляет менее 0,1 мм, а погрешность формы градирни - менее 0,5 мм.
3 процесса укладки
спецификация аккумуляторной батареи
единица измерения: мм
Спецификация
измерение
специфический v ALUE
длина ч
40 ~ 250
ширина ш
40 ~ 160
толщина т
5 ~ 30
длина открытой вкладки р
≤30
примечание: когда длина h и ширина w выходят за пределы спецификации, ее необходимо заменить. Соответствующие спецификации (стандартная конфигурация одна спецификация).
