Автоматическая машина для укладки электродов для Литий-полимерная батарея

технические характеристики

1.Обзор оборудования и рабочий процесс

1)Данное оборудование в основном используется в процессе Z-укладки элементов аккумуляторных батарей призматическых литий-ионных батарей.

2)Положительные и отрицательные электроды вручную заталкиваются в машине для укладки электродов путем загрузки кассеты соответственно; Сепаратор батарей может автокоррекцию отклонений под действием активного разматывания двигателя и, пройдя через механизм натяжения, вводится в стол укладки, который перемещает сепаратора  возвратно-поступательно к левой и правой станциям для размещения электродов; два набора механизма присосок манипулятор извлекают положительные и отрицательные электроды из кассеты, после точного позиционирования на платформе для позиционирования помещают их на стол для укладки, где четыре набора прижимных ножей действуют кроссоверно для плотного сжатия электродную часть; после завершения укладки, электрические элементы аккумуляторной батареи снимаются зажимным механизмом манипуляторов, сепаратор батарей отрезается и передается на станцию склеивания для автоматического склеивания; в то же время конец сепаратора батарей выдувается на другую сторону, чтобы начать автоматическую укладку следующего электрического сердечника, и склеенные электрического сердечники автоматически укладываются и выгружаются.

3)Процесс операции: кассета с отрицательными электродами, кассета с положительными электродами, позиционирование отрицательных электродов, позиционирование положительных электродов, размотка сепаратора батарей, укладка положительных электродов, разрезание сепаратора батарей, склеивание электрических элементов аккумуляторных батарей, выгрузка электрических элементов аккумуляторных батарей.

2.Особенности оборудования

• Высокая точность: благодаря точному позиционированию электрода , обеспечивается общий точность положения электрода при укладке листов ±0,3 мм.

• Точность сепаратора батарей: активная размотка, контроль натяжения, общая корректировка модуля, удаление статического электричества сепаратора батарей, точность выравнивания сепаратора батарей ±0,3 мм.

• Надежность: штифты используются для фиксации деталей в высокоточных и высокоскоростных операциях.

• Управление пылью: коробка для материалов ипозиционирование оснащены эффективным механизмом всасывания пыли; присоски и всасывающие стержни изготовлены из неметаллического материала; коробочка для материалов положительного и отрицательного полюсов, а также вторичное позиционирование разделены посередине для предотвращения перекрестного загрязнения материалов положительного и отрицательного полюсов.

• Меры для предотвращения пропущеных листов: коробка для материалов с качающимся ветером, обработка щеткой для листов, сервотрясение манипулятора для разделения электродов, ультразвуковые датчики для обнаружения многочисленных негерметичных листов.

• Защита полюсного вывода аккумуляторной батареи: независимые присоски установлены для поглощения полюсного вывода, предотвращение складывания слишком длинных полюсных выводов в электрический элемент аккумуляторной батареи во время процессе укладки.

• Обнаружение полюсного вывода аккумуляторной батареи электродов отсутствующих углов: Обнаружение четыре угла электрода и обнаружение полюсового вывода батареи, предотвращение отсутствующих углов электрода или складывания угла полюсные вывода в электрическом элементе аккумуляторной батареи.

3.Спецификация

4.технические параметры оборудования

5.Адаптированные спецификации продукции

1)Спецификации материалов

2)Спецификации продукции

Проект	Спецификация	Элемент аккумуляторной  батареи
Толщина Т (мм)	20～30
Ширина Ш (мм)	80～170
Длина Д (мм)	150～260
Длина полюсного вывода  аккумуляторной батареи L1 (мм)	25～50

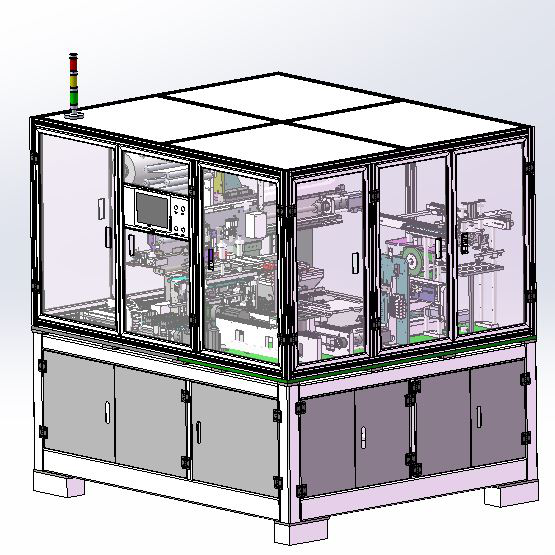

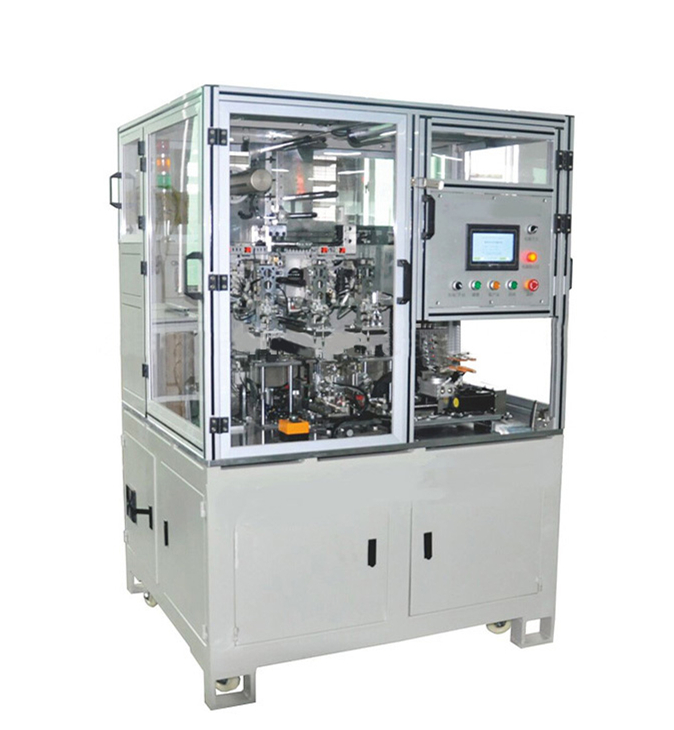

дисплей продукта
