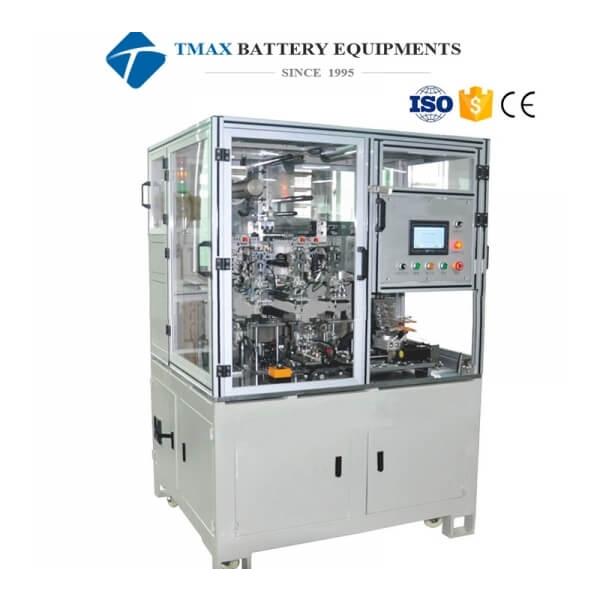

Полуавтоматическая Машина Для Укладки Электродов Для Призматическая Аккумуляторная Батарея

Электронная почта:David@batterymaking.com

  • Бренд:

    TMAX
  • Предмет Номер:

    TMAX-DP-150
  • Оплата:

    T/T , Western Union, LC, Credit Card, Paypal
  • Происхождение Продукта:

    Китай
  • Сертификат :

    CE ROHS Cnterifica
  • Время доставки заказа:

    В наличии, отправка в течение недели
  • Деталь продукта

Полуавтоматическая машина для укладки электродов для Призматическая аккумуляторная батарея


технические характеристики



1.Общие сведения о оборудовании:

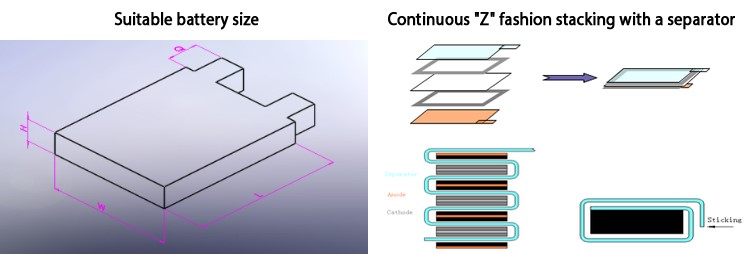

Данное оборудование пригодится к галетной технологии квадратных литий-ионных энергетических аккумуляторов, применяет Z-образное галетное комплектование. Путём двигателя проводят разматывание сепаратора аккумуляторной батареи, через механизм силы растягивания, ориентирующийся механизм, падают мембраны на галетную платформу; механизм с механической рукой налево и направо совершает возвратно-наступательное движение, путём механизма с притягивающим диском и механической рукой отдельно снимают электродыанода и катода из материальной коробки, после вторичной локализации и точной локализации на платформе пакетируют пластины на галетной платформе, одновременно приводят сепараторы аккумуляторных батарей в перемещение налево и направо и замену позиции; на галетной платформе четыре комплекса механизма с прошивкой перекрёстно двигаются, крепко нажмут полюсные пластины; после галетной операции, разрежут мембрану, механизм по перемещению гальванических элементов снимают элементы аккумуляторных батарей с галетной платформы, трудовыми силами проводят приклеивание клеем и взятие гальванических элементов; одновременно начинается автоматическая галетная операция нижеследующего гальванического элемента.


2.Характеристические особенности:

Буферный механизм прошивки: до выхода прошивки сначала немножко поднимают прошивку, и прошивка отходила от электродов, чтобы не растянули электроды.

Активно проводят разматывание сепаратора аккумуляторной батареи, управление силой растягивания, ориентирование в полном процессе, эффективно обеспечивают эффективность по выравниванию сепаратора аккумуляторной батареи.

Путём точной локализации электродов, эффективно обеспечивают точность позиции полюсных пластин в галетном комплектовании.

Многие мероприятия эффективно контролируют побольше и по меньше пластин: механизм по продувке материальной коробки, раздельная щётка, контрольная пластина внешнего притягивающегося диска и механической руки.

На материальной коробке и в процессе вторичной локализации оснащен эффективный механизм пылесоса.



3.Технические параметры

Проект

Параметры

Скорость укладки листов

1.3~1.6с/шт

Вспомогательное время

≤15s

Точное выравнивание между электродом и сепаратором батарей

Центральное отклонение≤±0,4 мм

Точность торцевой поверхности сепаратора батарей

≤±0.3mm

Точность выравнивания прилегающих электродов

≤±0.2mm

Общая точность выравнивания электродов

≤±0.3mm

Количество слоев укладочных листов

Настройки в пределах диапазона адаптации толщины

Сепаратор на аутсорсинге

В свободной галетной операции машины предварительно сохранены сепаратора аккумуляторной батареи, ручное хвостовое скручивание и ручное приклеивание клеем

Коэффициент прохождения

98% ( вызванные только данной машиной дефекты)

Эффективность производства в определенных времени

95% (неисправности, вызванные только данной машиной)

Мощность

2kw


4.Спецификации:

Внешний размер

Ш1250 xД1150 xВ1850мм

Вес/нагрузка

Около700кг;>450Kг/M2

Цвет

Компьютер серый (если потребитель имеет требование к цвету, то предоставите образец цвета)

Электропитание

Напряжение 220В;волновое движение напряжения ±10%

Сжатый воздух

0.5~0.7Mпa(5~7kгф/cм²),потребительный объём 100Л/мин

Температура окружающей среды

5~35℃

Относительная влажность

от 5 до 55% ЛР

Воздух/пыль

Не содержит соленых газов, токсичных и коррозийных газов; не должно быть токопроводящей пыли

Магнитные границы и вибрации

Не должно быть магнитных границ, которые влияют устройства ; не должно быть ударов и ощутимых вибраций


6.Спецификации продуктов:

1)Спецификации материалов

Спецификация


Материалы

Поступающий материал

mmДлина мм

mmШилина мм

mmТолщина мм

mmВнутренний диаметр мм

mmМаксимальный внешний диаметр мм

Полюсная пластина

Листовой материал

50~150

30~90

0.07~0.25

----

----

полярное ухо

----

8-20

8-20

----

----

----

Диафрагма

Рулоны материала

----

50-200

0.02~0.04

φ76.2

φ300


Описание:

Длина полюсной пластины значит размер электродов по выходному направлению полюсного вывода аккумуляторной батареи, не включая длины клеммы-уха;

На электроде нет очевидного явления падения лака, нет очевидного волнового края; погрешность высечки меньше 0,2мм;

Сырьевые материалы для электродов не имеют очевидной деформации и коробления, сырьевые материалы не имеют значительного склеивания;

погрешность змеевидного гнутья для сепаратора аккумуляторной батареи: ±0.2mm/1000мм.


2)Спецификации продукции

Проект

Спецификация

Элемент аккумуляторной батареи

Толщина T (мм)

5~20


Ширина Ш (мм)

30~90

Длина Д (мм)

50~150

Длина полюсного вывода аккумуляторной батареи K (мм)

Q≤20

Ширина полюсного вывода аккумуляторной батареи (мм)

Q≤20

Направление полюсного вывода аккумуляторной батареи

Одинаковый бок
