Машина предназначена для формирования, разделения емкости и определения рабочих характеристик литиевых аккумуляторов. Это комплексная система тестирования аккумуляторов по принципу «ведущий — ведомый», состоящая из компьютера и одноплатного компьютера. Усовершенствованная конструкция, надежная работа, простота эксплуатации, высокая эффективность и производительность. Экономически эффективное, незаменимое производственное испытательное оборудование для производства литиевых аккумуляторов, конденсаторов и научно-исследовательских подразделений.

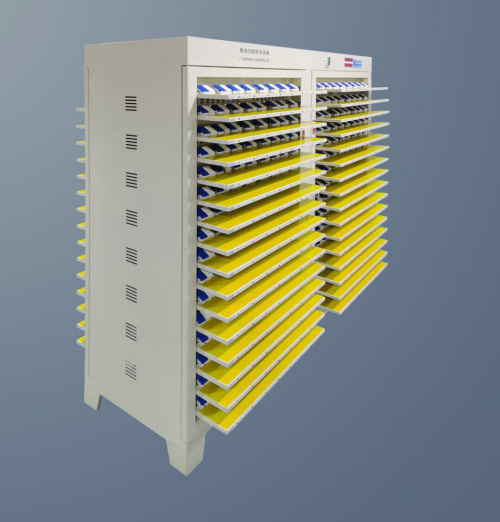

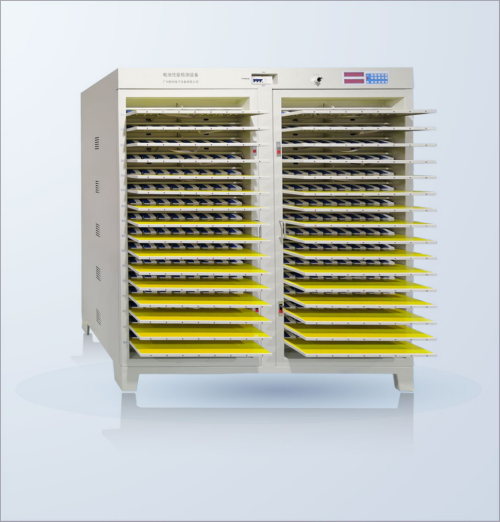

Конструкция и внешний вид машины
Конструктивно машина состоит из следующих основных частей:
1. Одноплатный компьютер, который управляет всем шкафом.
2. 64 восьмиканальных пластины постоянного тока, в равном количестве распределенные по четырем отсекам с дверцами.
3. 32 импульсных источника питания для заряда аккумуляторов с двумя группами выходов (по одному на 2 платы постоянного тока).
4. Две клавиатуры (спереди и сзади) для удобства работы с разных сторон.
5. Всего 64 лотка. Глубина каждого лотка: 180 мм. Предусмотрены листы эпоксидной изоляции плат. Каждый лоток имеет по 8 каналов и поддерживает токовыводы аккумуляторов шириной до 65 мм.
Конструкция системы и принцип работы
(1) Устройство системы
1. Оборудование для литиевых аккумуляторов (1–10 шт.).
2. Компьютер с USB-портом (приобретается самостоятельно).
3. Преобразователь интерфейса USB-485 и кабель связи.
4. Комплект программного обеспечения.

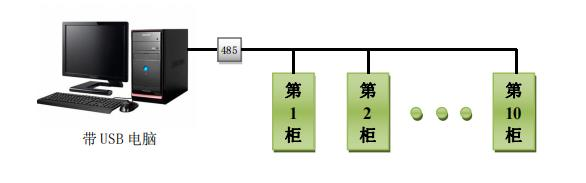

Рис. 1. Схема системы
Принцип работы
1. Машина подключается и работает под управлением компьютера, который отправляет инструкции, собирает данные и т. д.
2. Клавиатура предназначена для ручного управления машиной, проверки параметров и состояния.
3. Платы постоянного тока работают под управлением компьютера, который имеет функцию управления постоянным током и напряжением.

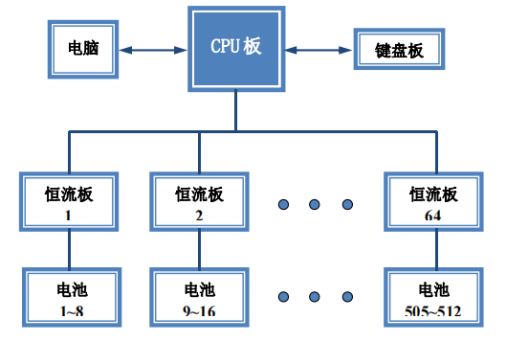

Рис. 2. Функциональная схема
Технические параметры
Конструкция машины
Количество каналов
Всего 512 каналов
Габариты
Ш 1680 мм * Г 550 мм * В 1840 мм
Цвет машины
Стандартный бежевый (другой под заказ)
Тип крепления
65 полимерных креплений
Расстояние между креплениями
85 мм
Характеристики поддерживаемых аккумуляторов
Лист электрода < 65 мм, ширина < расстояния между креплениями
Электропитание
Трехфазная пятипроводная сеть переменного тока 380 В ± 10 %, 50 Гц
Мощность потребления
≤ 27 кВТ
Условия эксплуатации
Температура от –10 до 40 ℃, относительная влажность ≤ 80 %
Тип охлаждения
Естественная вентиляция с отводом теплового воздуха сверху
Параметры каналов
Диапазон измерения напряжения
0–5 В пост. напряжения
Диапазон напряжения аккумулятора
Постоянное напряжение заряда: 0–4,5 В; постоянное напряжение разряда: 4,5–2 В
Диапазон постоянного напряжения
2,5–4,5 В пост. напряжения
Точность напряжения
± (1 ‰ от показаний и +1 ‰ во всем диапазоне)
Пульсации напряжения
≤ 1 ‰
Диапазон тока
Постоянный ток заряда: 60 мА — 6A; постоянный ток разряда: 60 мА — 6A
Точность тока
± (1 ‰ от показаний и +1 ‰ во всем диапазоне)
Разрешение тока
Разрешение 1 мА
Неточность показаний тока
≤ 1 ‰
Функции программного обеспечения
Тип управления
Компьютер для управления всем шкафом
Передача данных
Последовательный порт, скорость передачи данных: 57 600 бод
Настройки процесса
Можно задать до 32 шагов и 256 циклов с функцией вложенного цикла
Режимы заряда
Постоянным током, постоянным напряжением, постоянным током и постоянным напряжением
Условия завершения заряда
Напряжение, ток, время, емкость
Режимы разряда
Постоянный ток
Условия завершения разряда
Напряжение, время, емкость
Функции защиты
Максимальное и минимальное напряжение, максимальный и минимальный ток, максимальная мощность, защита от сбоев питания, восстановление данных после сбоя
Продолжительность по времени
0–30 000 минут/шаг, единица времени — минута
Точность времени
≤ ±1 ‰
Цикл выборочной проверки
≤ 8 с
Минимальная частота записи данных
≤ 8 с
Сортировка аккумуляторов
Сортировка по емкости, времени, напряжению холостого хода, платформа разряда и т. д.
Обработка данных
Регистрация напряжения, тока, времени, емкости и других данных, автоматический расчет коэффициента заряда постоянным током, потерь емкости, эффективность разряда, среднего напряжения, медианного напряжения и других данных. Построение графиков по данным и графиков циклов. Экспорт результатов в файлы формата EXCEL, WORD и MDB
