Машина с поворотным столом и четырьмя зажимами для термосварки аккумуляторных элементов в корпусах из ламинированной фольги сверху и снизу

Предназначена для термосварки аккумуляторных элементов в корпусах из ламинированной фольги сверху и снизу.

Порядок работы: на поворотном столе симметрично расположены четыре зажима, и аккумуляторные элементы вручную устанавливаются в них. Стол последовательно поворачивается, перемещая их в зоны соответствующей обработки. Положение загрузки — положение термосварки верхней стороны — положение термосварки боковой стороны — положение выгрузки. Выполняется термосварка верхней и боковой сторон в соответствующих положениях, далее извлечение аккумуляторных элементов, когда захваты стоят в положении выгрузки, и завершение термосварки верхней и боковой сторон.

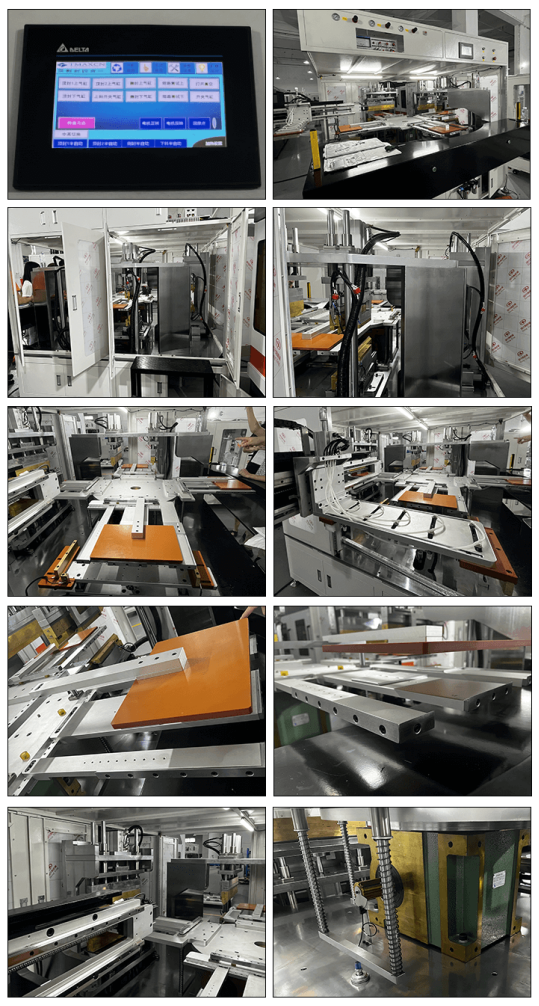

Конструкция машины

Поворотный стол: 4-позиционный поворотный стол (алюминиевый), привод с тормозом, 4-позиционный кулачковый механизм с равным шагом перемещения.

Термосварка верхней стороны: 1 устройство термосварки в составе из верхней и нижней частей, пневмоцилиндр. Направляющая стойка, медная нагревательная трубка, головка, независимая регулировка температуры.

Термосварка боковой стороны: 1 устройство термосварки в составе из верхней и нижней частей, пневмоцилиндр. Направляющая стойка, медная нагревательная трубка, головка, независимая регулировка температуры.

Конструкция основания стола: платформа из хромированной стальной плиты.

Характеристики
