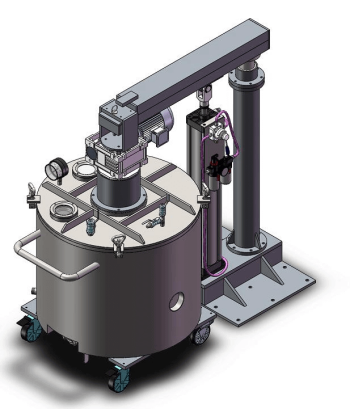

Расчетный/полезный объем

150/100 л

Материал внутренней оболочки смесительного барабана, контактирующий с суспензией: нержавеющая сталь марки 304

Характеристики смесительного барабана

φ примерно 650 х 450

1) Клапан нагнетания: G2” (DN50).

2) Корпус барабана имеет ручки для перемещения вперед и назад, на дне предусмотрено 4 колесика (2 поворотных + 2 универсальных).

3) Охлаждение/сохранение тепла: с нижней/боковой охлаждающей рубашкой и распределительным патрубком для входа/выхода охлаждающей воды

2. Верхняя крышка

Характеристики верхней крышки

По характеристикам соответствует смесительному барабану

Материал частей, контактирующих с суспензией: нержавеющая сталь марки 304

1) С 2 небольшими окошками, осветительным прибором, впускной трубкой DN25 (с шаровым краном из нерж. стали марки 304), вакуумным интерфейсом всасывания/нагнетания, вакуумным манометром и другими запасными соединениями.

2) Верхняя крышка крепится к смесительному барабану замками быстрой фиксации

Скорость вращения смесительного вала/
смесительных лопаток

Примерно 25 об/мин

Материал: SUS304

Мощность привода смесительного барабана

1,1 кВт/4 л.с.

Редуктор (с двигателем)

NMRV-090-60-FA-F2-Y90S-1.1KW

Геометрия смесительных лопаток

Смесительные лопатки на рамной мешалке

4. Принцип смешивания

При вращении рамная мешалка с усилием опускается вниз, препятствуя выпадению смешиваемых материалов в осадок

5. Вакуумная система: 5 манжетных уплотнений установлены параллельно. Источник вакуума приобретается самостоятельно

1) Давление вакуума ≤ –0,098 МПа. Сохраняет давление не менее –0,08 МПа в течение 24 часов

2) Уплотнения: уплотнения для статических узлов типа А в виде уплотнительных колец и манжетные масляные уплотнения типа В

6. Электрический шкаф: выключатель смесительного барабана, выключатель осветительного прибора, средство аварийного останова и другие функциональные органы управления работой оборудования размещаются в электрическом шкафу

7. Подъемное устройство: 1 подъемный цилиндр φ 125 x 800 с 1 предохранительным пальцем

1

Уплотнение вала

Viton

Износостойкий и коррозионностойкий

2

Лопатки

Полиэстер

(Импортный из Великобритании) Износостойкий и коррозионностойкий

3

Пружина лопатки

SUS304

4

Уплотнительное кольцо

Силикагель

5

Узел вала

Этиленпропиленовый каучук + сталь SUS304

6

Фильтрующий элемент

SUS316

Допустимая погрешность: ±0,03 мм (не более ±0,05 мм). Погрешность диаметра: ±0,3 мм.

Размер ячейки: от 80 до 200 единиц (стандартный размер: 120 единиц)

7

Стенки, верхняя крышка, дно и держатель лопаток

SUS304

8

Синхронный двигатель

24 В/60 Вт

9

Насос сепаратора

Алюминиевый сплав QBY-25

1

Датчик уровня жидкости

Местный производитель

1

2

Электромагнитный клапан

Тайвань

1

3

Промежуточное реле

Местный производитель

1

4

Держатель промежуточного реле

Местный производитель

1

5

Поворотные выключатели

Местный производитель

1
