Планетарный диспергирующий вакуумный смеситель объемом 100 литров

1. Описание

Назначение

Порошки и жидкости, применяемые в любых типах элементов питания, тщательно смешиваются и диспергируются для получения однородной суспензии. Идеально подходит для подготовки суспензии большой вязкости.

Диапазон вязкости в рабочих условиях ≤ 1,2 млн сПз.

2. Основные характеристики

Нижние части барабана

* Общий расчетный объем: 140 л.

* Полезный объем: 45–100 л.

* Внутренний диаметр барабана: 596 мм.

* Внутренняя глубина барабана: 500 мм.

* Материал барабана: части, находящиеся в контакте с суспензией, выполнены из стали марки 304.

* Тип рубашки регулирования температуры: однослойная рубашка на стенках барабана для охлаждения и нагревания. Однослойная рубашка на дне барабана для охлаждения и нагревания.

* Соединительный патрубок рубашки регулирования температуры: БРС с резьбой G1". Сопротивление давлению рубашки: ≤ 0,4 МПа.

* Система циркуляции жидкости для рубашки регулирования температуры: самостоятельно приобретается заказчиком. Рекомендуемая температура на входе рубашки: ≤ 8 ℃, а расход охлаждающей воды: > 40 л/мин.

* Нагнетательный патрубок: в нижней части барабана размещается нагнетательный патрубок с шаровым краном из трех частей с резьбой g1-1/2". *Расчетная температура окружающей среды: от –10 до 120 ℃.

* Транспортировка: на колесиках.

Части смесителя

* Выходная мощность: 11 кВт.

* Скорость вращения смесительных лопаток: 5–52 об/мин.

* Скорость планетарной передачи: 3–30 об/мин.

* Диаметр смесительных лопаток: 338 мм.

* Тип крыльчатки смесителя: спиральный литой вал с механической обработкой спирали под углом 90°. * Материал лопаток смесителя: 304.

* Линейная скорость смесительных лопаток: 0,09–0,9 м/с.

* Количество смесительных лопаток: 7 ± 1 мм.

* Расстояние между лопаткой и стенкой барабана: 5 ± 1 мм.

* Расстояние между лопаткой и дном барабана: 4 ± 1 мм.

Блок диспергирования

* Рабочая частота: 5–65 Гц.

* Выходная мощность: 15 кВт.

* Скорость диспергирующего диска: 273–3575 об/мин.

* Диаметр диспергирующего диска: 125 мм.

* Геометрия: зигзагообразный диск.

* Материал диспергирующего диска: 304.

* Линейная скорость диспергирующего диска: 1,8–23 м/с.

* Количество диспергирующих дисков: 4.

* Количество валов диспергирующих дисков: 2.

Части скребка для удаления остатков со стенок

* Материал держателя скребка: 304.

* Материал пластины скребка: политетрафторэтилен.

* Скорость движения скребка: со скоростью планетарного редуктора.

* Съемная конструкция: да, съемная (если вязкость суспензии большая, скребок снимается).

Основание и подъемное устройство

* Материал деталей: углеродистая сталь обеспечивает большую жесткость конструкции.

* Устройство подъема: гидроцилиндр.

* Направляющая: высокоточная линейная направляющая.

* Ход поршня гидроцилиндра: ≤ 570 м.

Верхние части барабана

* Материал верхней части барабана: 304.

* Патрубок загрузки порошка: DN150, БРС со смотровым стеклом.

* Патрубок загрузки жидкости: БРС ISO 1".

* Стеклянный патрубок: 1 шт., условный проход dn90, из закаленного стекла.

* Вакуумный патрубок: G 3/4", 1 шт.

* Выпускной патрубок: G 3/4", 1 шт.

* Патрубок для подсоединения вакуумметра M14 × 1,5, 1 шт., метрическая внутренняя резьба.

Система управления

* Электрический шкаф: для размещения низковольтных электрических устройств, включая преобразователь частоты.
* Панель ручного управления: кнопки, ручки, приборы и т. д.

* Электропитание: сеть переменного тока, 3 × 380 В ± 5%，50 Гц.

* Управление: электрическое + гидравлическое.

* Управление питанием и регулирование скорости: запуск и управление работой от ПЧ.
* Тип охлаждения: воздушное и жидкостное охлаждение.

* Режим работы: соответствующая кнопка + ручка на верхней панели электрошкафа

* Цифровой индикатор температуры: температура суспензии.

* Кнопка аварийного останова: 1 шт.

* Система аварийной сигнализации: сигнализация перегрева, выключение при перегреве, аварийное выключение.

* Индикация скорости: на экране панели управления.

* Индикатор питания: 1 шт.

* Таймер: 1 шт., одновременно для управления диспергированием и смешиванием.

* Внимание! Если установлена панель управления, соответствующие параметры системы управления выводятся на сенсорном экране панели управления.

Защитная блокировка

* Аварийный останов: при нажатии кнопки аварийного останова оборудование сразу останавливается без необходимости совершения дополнительных действий.

* Запуск смесителя на низкой скорости: барабан может вращаться в процессе подъема.

* Диспергирование на большой скорости: барабан начинает вращаться, только когда он поднимется в нормальное положение.

* Защитная блокировка во время работы: когда смеситель работает и идет смешивание, смесительный барабан нельзя опускать или открывать.

* Защита от обратного потока в вакуумной магистрали: особая конструкция вакуумного буферного резервуара эффективно препятствует попаданию масла вакуумного насоса в смесительный барабан.

* Остановка из-за неисправности: преобразователь частоты поддерживает защиту по перегрузке, максимальному току, максимальному напряжению, утечке на землю и перекосу.

* Подъем и опускание смесительного барабана: смесительный барабан не может подниматься, пока не будет установлен на место.

* Смесительный барабан не может опускаться без сброса вакуума (сперва необходимо восстановить нормальное давление).
* Диспергирование на большой скорости может начинаться только после того, как смесительный барабан поднимется на место.

* Когда смесительный барабан поднят на место, включается защитная блокировка, которая не дает опускать смесительный барабан во время работы.

* На этапе смешивания без добавления жидкости смесительный барабан вращается и поднимается.

Другие инструкции

* Датчик температуры: PT100.

* Способ измерения температуры: на стенке барана установлен датчик измерения температуры суспензии.

* Подшипники частей механической передачи: высокооборотистые части установлена на импортных подшипниках, низкооборотистые — на подшипниках местного производства.

* Масляное уплотнение: местный производитель, уплотнительное кольцо для уплотнения неподвижных узлов и механическое уплотнение для уплотнения подвижных узлов.
* Смазка: местный производитель.

* Смазочное масло для механического уплотнения: импортное.

* Маслобак: местный производитель.

* Сервисная станция: местный производитель.

* Клапаны: местные производители.

* Требования к конструкции вакуумной системы: вакуумная система производительностью 15 л/с (2X- 15) приобретается заказчиком самостоятельно.

* Уровень поддержания вакуума: –0,098 МПа. Давление выше –0,085 МПа поддерживается в течение 24 часов без утечки в барабан.

* Общая мощность машины: > 28 кВт.

* Общая масса: около 2650 кг.

* Габаритные размеры машины: 2106 мм Д * 1170 мм Ш * 2367 мм В.

* Цвет наружных поверхностей: бежевый.

* Несущая способность основания: 1000 кг/м2.

3. Список расходных материалов

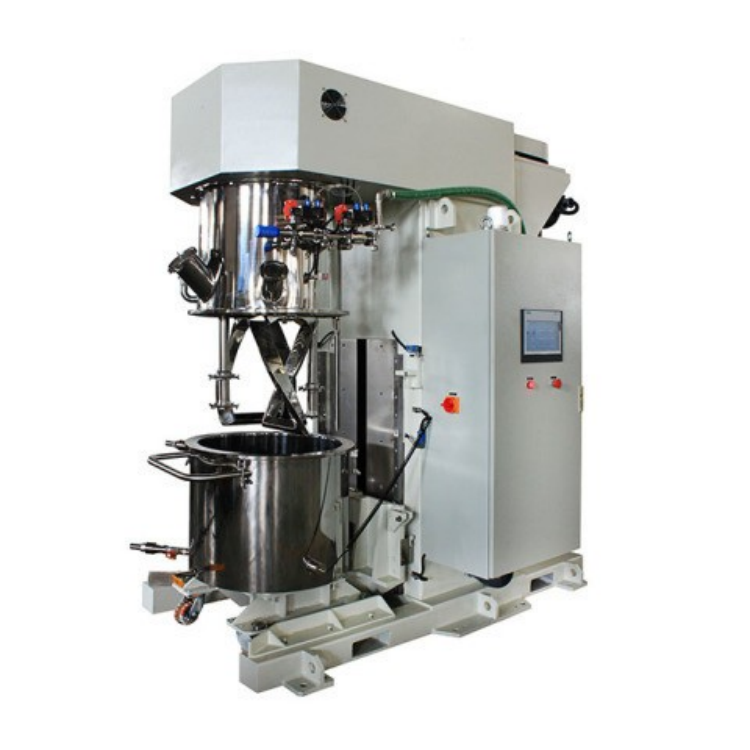

4. Внешний вид изделия
