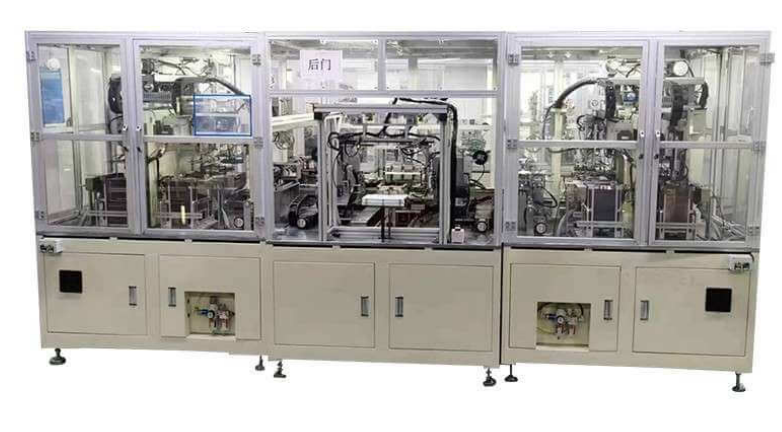

Автоматическая машина с двумя рабочими станциями для укладки пакетных или призматических элементов

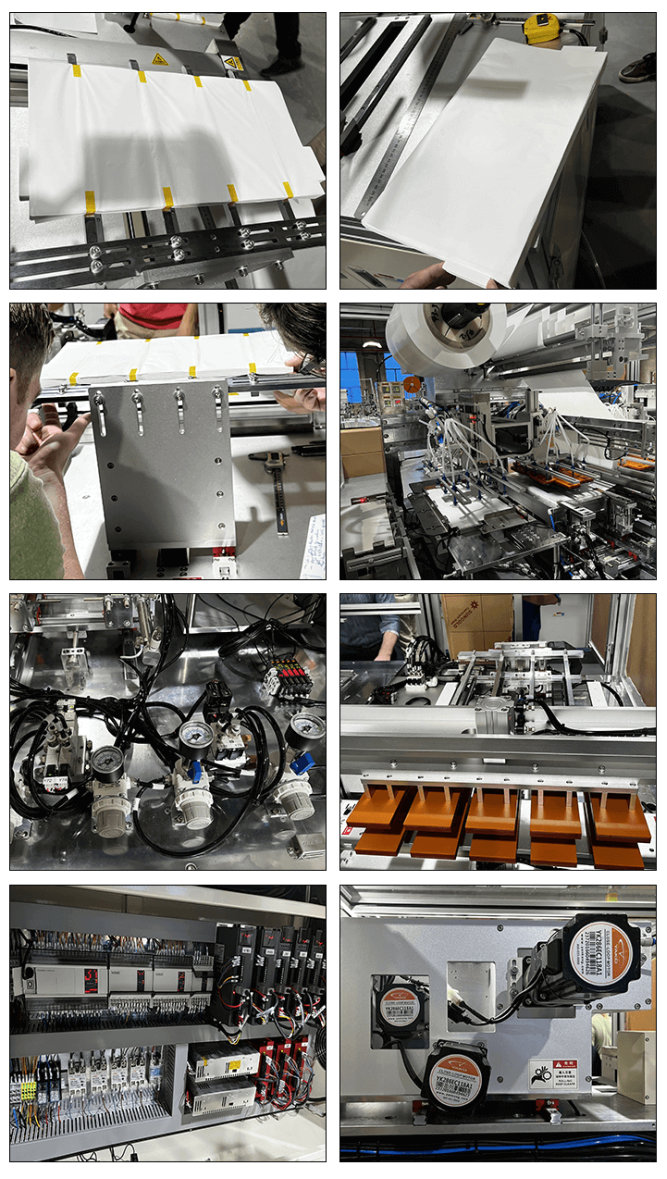

I. Обзор функций
Сепаратор разматывается и с помощью механизма натяжения подается на стол для укладки. Здесь мембрана движется вперед и назад для размещения заготовок электродов. Сначала укладываются положительные/отрицательные заготовки. Два комплекта вакуумных присосок робота-манипулятора берут положительные и отрицательные заготовки из двух коробок слева и точно позиционируют их на столе для укладки. После завершения укладки сепаратор отрезается, и робот передает сердечники на станцию автоматического склеивания. Одновременно начинается автоматическая укладка следующего сердечника.
II. Основные параметры
1. Размеры: 2100 мм (Д) × 2350 мм (Г) × 1877 мм (В).
2. Электропитание: 220 В, 50 Гц.
3. Источник воздуха: 0,5 МПа.
4. Нет коррозионно-активных или взрывоопасных газов и жидкостей.
5. Цвет: стандартный цвет поставщика (по международной классификации — теплый серый 1C).
III. Технические параметры
1. Применяется для элементов со следующими характеристиками: длина 370~550 мм, ширина 80~200 мм, толщина 8~30 мм.
Длина вывода Q ≤ 30 мм.
2. Скорость оборудования: 2,0~2,3 с/шт.
3. Точность выравнивания заготовки электрода и сепаратора: отклонение центра ±0,3 мм.
4. Защита от пыли: отсек для материала и модуль предварительного позиционирования оснащены эффективным механизмом защиты от пыли.
5. Надежность: штифты для позиционирования закреплены на модулях оборудования, которые постоянно движутся с высокой точностью.
6. Защита от дублирования нескольких заготовок: ультразвуковой детектор эффективно предотвращает наложение нескольких заготовок на один сердечник.
7. Обнаружение недостающего угла вывода на заготовке электрода, чтобы предотвратить ее падение в сердечник.
Характеристики элементов:
Позиция
Характеристики
Длина элемента
370–550
Ширина элемента
80–200
Толщина элемента
8–30
Направление вывода
На противоположной стороне
Когда выступ электрода находится на противоположной стороне，L + L1≤
520
IV. Стандартная компоновка
№ п/п
Название компонента
Количество/комплект
Описание
1
Механизм автоматической загрузки кассеты
2
Вставляется специальная кассета с широким диапазоном регулировки; по одному комплекту положительных и отрицательных электродов
2
Вспомогательный механизм для загрузки электродов
2
Щетка и механизм встряхивания; устройство для обдува и создания вакуума; защита от наложения нескольких заготовок
3
Подъемный механизм для подачи электродов
2
Надежный роботизированный захват заготовок электродов; аварийная сигнализация и автоматический останов при отсутствии материала
