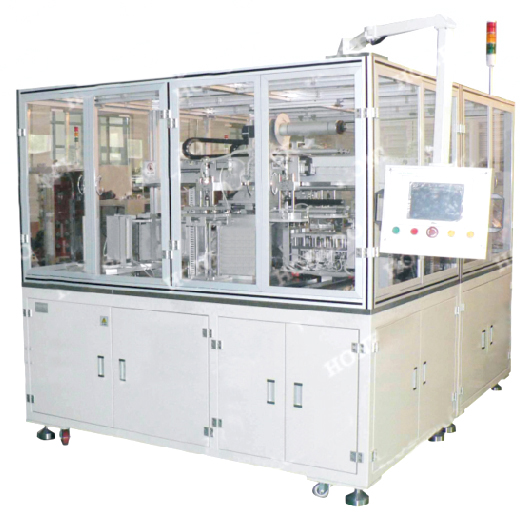

Полуавтоматическая машина для укладки электродов для Призматическая аккумуляторная батарея
технические характеристики
1.Общие
сведения о оборудовании:
Данное
оборудование пригодится к галетной технологии квадратных литий-ионных
энергетических аккумуляторов, применяет Z-образное галетное комплектование.
Путём двигателя проводят разматывание сепаратора аккумуляторной батареи, через
механизм силы растягивания, ориентирующийся механизм, падают мембраны на
галетную платформу; механизм с механической рукой налево и направо совершает
возвратно-наступательное движение, путём механизма с притягивающим диском и
механической рукой отдельно снимают электродыанода и катода из материальной
коробки, после вторичной локализации и точной локализации на платформе
пакетируют пластины на галетной платформе, одновременно приводят сепараторы
аккумуляторных батарей в перемещение налево и направо и замену позиции; на
галетной платформе четыре комплекса механизма с прошивкой перекрёстно
двигаются, крепко нажмут полюсные пластины; после галетной операции, разрежут
мембрану, механизм по перемещению гальванических элементов снимают элементы
аккумуляторных батарей с галетной платформы, трудовыми силами проводят
приклеивание клеем и взятие гальванических элементов; одновременно начинается
автоматическая галетная операция нижеследующего гальванического элемента.
2.Характеристические
особенности:
Буферный
механизм прошивки: до выхода прошивки сначала немножко поднимают прошивку, и
прошивка отходила от электродов, чтобы не растянули электроды.
Активно
проводят разматывание сепаратора аккумуляторной батареи, управление силой
растягивания, ориентирование в полном процессе, эффективно обеспечивают
эффективность по выравниванию сепаратора аккумуляторной батареи.
Путём
точной локализации электродов, эффективно обеспечивают точность позиции
полюсных пластин в галетном комплектовании.
Многие
мероприятия эффективно контролируют побольше и по меньше пластин: механизм по
продувке материальной коробки, раздельная щётка, контрольная пластина внешнего
притягивающегося диска и механической руки.
На
материальной коробке и в процессе вторичной локализации оснащен эффективный
механизм пылесоса.
3.Технические
параметры
Проект
Параметры
Скорость укладки листов
1.3～1.6с/шт
Вспомогательное время
15～20s
Точное выравнивание между электродом и
сепаратором батарей
Центральное отклонение ±0,4 мм
Точность торцевой поверхности
сепаратора батарей
±0.3mm
Точность выравнивания прилегающих
электродов
±0.2mm
Общая точность выравнивания электродов
±0.3mm
Количество слоев укладочных листов
Настройки в пределах диапазона
адаптации толщины
Сепаратор на аутсорсинге
В свободной галетной операции машины
предварительно сохранены сепаратора аккумуляторной батареи, ручное хвостовое
скручивание и ручное приклеивание клеем
Коэффициент прохождения
99% ( вызванные только данной машиной
дефекты)
Эффективность производства в
определенных времени
98% (неисправности, вызванные только
данной машиной)
Мощность
2kw
4.Спецификации:
Внешний размер
Ш1550 xД1250 xВ1850мм
Вес/нагрузка
Около1000кг；＞450Kг/M2
Цвет
Компьютер серый (если потребитель
имеет требование к цвету, то предоставите образец цвета)
Электропитание
Напряжение 208В 60Hц, огневая линия +
нулевая линия; волновое движение напряжения ±10%
Сжатый воздух
0.5～0.7Mпa（5～7kгф/cм²），потребительный объём 100Л/мин
Температура окружающей среды
5～35℃
Относительная влажность
от 5 до 55% ЛР
Воздух/пыль
Не содержит соленых газов, токсичных и
коррозийных газов; не должно быть токопроводящей пыли
Магнитные границы и вибрации
Не должно быть магнитных границ,
которые влияют устройства ; не должно быть ударов и ощутимых вибраций
5.Спецификации продуктов:
1）Спецификации
материалов
Спецификация
Материалы
Поступающий материал
mmДлина мм
mmШилина мм
mmТолщина мм
mmВнутренний диаметр мм
mmМаксимальный внешний
диаметр мм
Полюсная пластина
Листовой материал
100～250
60～160
0.07～0.25
----
----
полярное ухо
----
8～20
8～80
----
----
----
Диафрагма
Рулоны материала
----
100-250
0.02～0.04
φ76.2
φ300
2)Спецификации
продукции
Проект
Спецификация
Элемент аккумуляторной батареи
Толщина T (мм)
5～20
Ширина Ш (мм)
60～160
Длина Д (мм)
100～250
Длина полюсного вывода аккумуляторной
батареи K (мм)
Q≤20
Ширина полюсного вывода аккумуляторной
батареи (мм)
≤80
Направление полюсного вывода
аккумуляторной батареи
