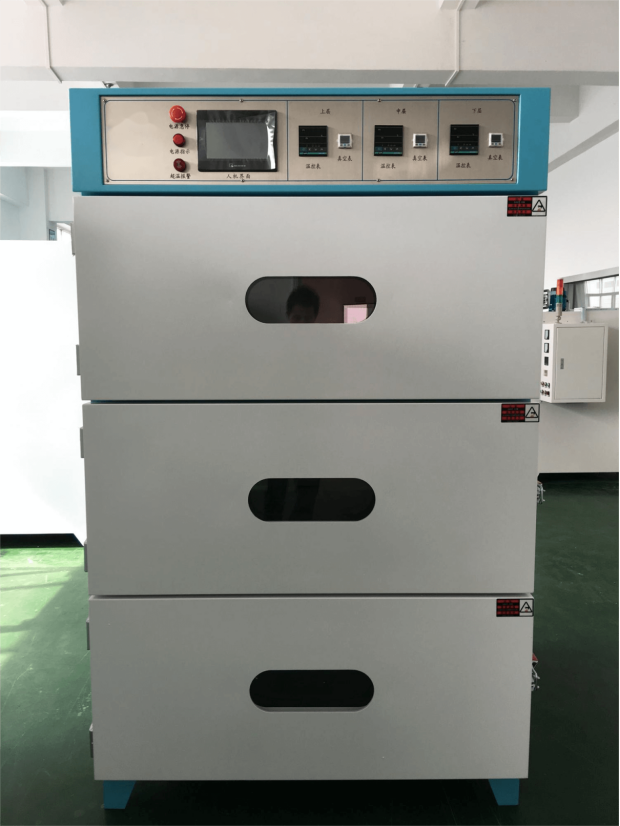

Трехкамерная автоматическая вакуумная сушильная печь для аккумуляторных ячеек
1. Назначение печи
Для сушки катодов, анодов, ячеек и литий-ионных аккумуляторных элементов перед добавлением электролита.
2 Конфигурация
A. Корпус: из импортной нержавеющей стали марки 304 толщиной 3,0 мм с ребрами жесткости из этого же материала.
B. Каркас: из высококачественных холоднокатаных стальных листов толщиной 1,5 и 2,0 мм с двухслойной теплоизоляцией, включая алюмосиликат, алюминиевую фольгу, хлопок и звукоизоляционный хлопок.
C. Система управления: ПЛК, сенсорный экран, датчик давления, высоковакуумный затвор, твердотельные реле, регуляторы температуры, узлы электромагнитных клапанов и др.
D. Другие части: двери, задние крышки, вакуумные трубки и другие штампованные детали.
3. Характеристики
A. Двухслойная теплоизоляция, способствующая поддержанию температуры наружных поверхностей ниже 45 градусов по Цельсию (кроме стеклянной двери).
B. Высоковакуумный затвор с пневмоприводом, обеспечивающий раздельное управление тремя камерами и изолирование их между собой.
C. Сенсорный дисплей для отображения и управления автоматизированным рабочим циклом. Позволяет поддерживать вакуумное давление после последнего шага и отображает безопасную температуру в цифровом виде.
D. Распашная дверь с двойными стеклами, надежно защищающая от избыточного давления все три камеры.
E. Датчики перегрева в разных местах для повышенной безопасности и точности регулирования температуры эффективно предотвращают ее резкие перепады.
F. Панель управления с удобным сенсорным дисплеем для централизованного управления. ПЛК обеспечивает стабильную и надежную работу.
G. Независимое управление каждой камерой печи, позволяющее устанавливать общее время термообработки, продолжительность цикла, время вакуумирования и время сушки. Запуск автоматических программ термообработки нажатием кнопки «Авто» и автоматическое отключение по истечении заданного времени. Если температура превышает допустимый предел, срабатывает аварийная сигнализация, загорается красный индикатор, нагрев прекращается. при этом на дисплее появляется аварийное сообщение.
H. Автоматическое отключение подачи сухого газа в камеру при любом установленном значении от –0,1 до –0,02 МПа.
I. В обычном режиме работы на экране отображаются сообщения неисправностей с подробностями.
J. Вакуумные трубки в коррозионностойком исполнении.
K. Программная блокировка для предотвращения проникновения газа между камерами.
3. Технические параметры
№ | Параметр | Технические характеристики |
1 | Принцип нагрева | Раздельный независимый нагрев в трех камерах |
2 | Электропитание | 380 В, 50 Гц, 9 кВт |
3 | Источник газа | Сухой газ 0,1–0,2 МПа/вакуум от –0,095 до –0,1 МПа/сжатый газ 0,4–0,5 МПа |
4 | Температура | Температура в камере до 150 ℃ |
5 | Давление вакуума | Когда вакуум достигает значения от –0,1 до –0,09 МПа, цифровой дисплей показывает суточное поддерживаемое давление ≥ 95 % |
6 | Погрешность отображения | Заданное значение и стабильное отображаемое значение ≤ ±1 ℃ |
7 | Теплоизоляция | Температура наружной поверхности печи не более 45 градусов по Цельсию (кроме стеклянной двери) |
8 | Равномерность температуры | В пределах 50 мм от внутренних стенок печи: ≤ ±4 ℃ в условиях вакуума и ≤ ±3 ℃ под нормальным давлением |
9 | Температурные помехи | ≤ 25 ℃ (соседние камеры нагреваются в пределах 100 градусов, не превышая температуру в помещении более чем на 25 градусов) |
10 | Скорость отклика | Заданное значение на дисплее достигается за 30 минут, время стабилизации температуры в камере без загрузки 60–100 минут |
11 | Размеры камеры | Высота 330 мм × ширина 830 мм × глубина 800 мм × 3 |
12 | Габаритные размеры | Высота 1970 мм × ширина 1250 мм × глубина 1100 мм |
4. Электрические характеристики
№ | Наименование | Описание |
1 | ПЛК | Zhongshan Zhida |
2 | Сенсорный экран | 7-дюймовый ЖК-дисплей Kunlun Tongtai |
3 | Регулятор температуры | Интеллектуальный термостат с цифровым дисплеем /автоматический расчет и ПИД-регулятор |
4 | Режим регулирования температуры | ПИД +SSR (кремниевый управляемый выпрямитель), Shanghai Yatai |
5 | Защита от перегрева | Контроллер температуры Shanghai Yatai |
6 | Датчик температуры | Термопара типа K |
7 | Вакуумный манометр | Цифровой вакуумметр/от –101,0 до 101,0 кПа общего типа для положительного и отрицательного давления, Taiwan Jingdeng |
8 | Вакуумный клапан/клапан подачи азота | Высоковакуумный затвор |
9 | Предупредительные сигналы | Звуковая и световая сигнализация |
10 | Нагревательная трубка | Электронагреватель Great Wall |
11 | Метод управления | Каждая камера работает независимо. ПЛК управляет режимами нагрева, вакуумированием и заполнением азотом в автоматическом циклическом режиме. Настройки работы каждой камеры задаются с сенсорного экрана |
5. Указания по монтажу
5.1 Свободное расстояние
- Минимальное свободное расстояние от передней стороны печи до стены помещения: 1500 мм.
- Минимальное свободное расстояние от левой, правой и задней стенок: 500 мм.
Отдельный автоматический выключатель и подключение устройства к сети питания входит в зону ответственности заказчика.
5.2 Условия на месте установки (предоставляются стороной А)
5.2.1 Электропитание: трехфазная пятипроводная сеть. Частота: 50 ± 1 Гц.
5.2.2 Давление вакуума: от –0,1 МПа, условный проход вакуумной трубки DN20.
5.2.3 Давление азота: от 0,1 до 0,2 МПа, условный проход трубопровода азота φ 12.
5.2.4 Сжатый воздух: давление от 0,4 до 0,6 МПа, диаметр воздуховода φ 8.
5.4 Мощность потребления
5.4.1 Максимальное потребление: ≤ 9 кВт/час.
5.4.2 Среднее потребление:** ≤ 2,5 кВт/час.
5.5 Требования к окружающим условиям
5.5.1 Температура и влажность:** температура от –5 до 35 ℃, влажность ≤ 40 %.
5.5.2 Рабочее место: без присутствия легковоспламеняющихся и взрывоопасных газов, жидкостей и твердых веществ.
5.5.3 Ограничения по применению печи: присутствие легковоспламеняющихся материалов, горючих газов и взрывчатых веществ внутри печи строго запрещено.
