Машина для формовки и сортировки по емкости призматических элементов с промежуточной фазой твердого электролита (SEI) 5 В, 100 А, 48 каналов
Ⅰ. Описание изделия
Система формовки и сортировки элементов батарей состоит из компьютера, интерфейса связи и шкафа для испытания батарей. В состав шкафа для испытания батарей входят: крепления и корпус платы для размещения креплений, источник постоянного тока и напряжения, цепь выборки, цепь управления для сортировки по емкости, микроконтроллер и панель управления. Ведущее в отрасли оборудование для испытания батарей отвечает всем требованиям и предназначено для сортировки батарей по энергоемкости, проведения испытаний на емкость и предельное количество циклов.
Ⅱ. Особенности и конструкция оборудования
Особенности системы:
● Независимый источник постоянного тока и напряжения обеспечивает стабильные значения на каждой точке подключения без воздействия внешних факторов. Есть функции пуска, останова, паузы, возобновления работы и защиты.
● Точность оборудования составляет 0,05 %, периодичность регистрации данных — 1 раз в секунду, высокая стабильность работы.
● Высокопроизводительное программное обеспечение с множеством функций, понятный и удобный человеко-машинный интерфейс.
● Четырехпроводное подключение обеспечивает высокую точность измерений во время испытаний. Модульная конструкция упрощает техническое обслуживание.
Ⅲ. Конструкция оборудования
1. Плата независимого центрального процессора, двойная клавиатура, унифицированное управление всеми функциями шкафа.
2. Модуль управления постоянным током и напряжением на 8 каналов.
3. Модуль двунаправленного инвертора переменного/постоянного тока.

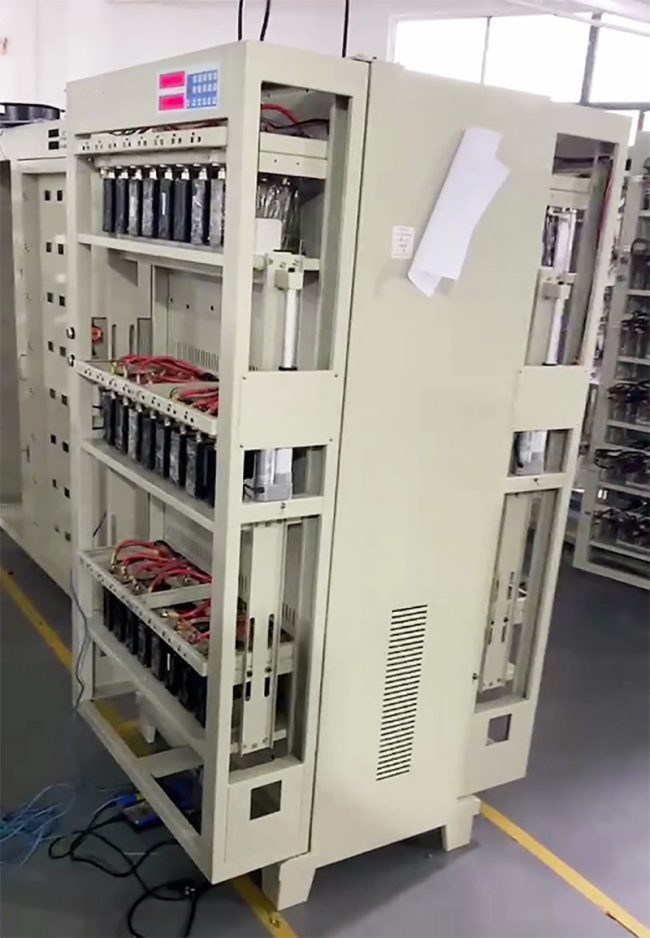

4. Автоматический лотковый зажим и зажим с помощью цилиндра.
Ⅳ. Конструкция системы и принцип работы
Устройство системы
1. Оборудование для проверки емкости литиевых батарей.
2. Компьютер с интерфейсом USB (обеспечивает заказчик).
3. Преобразователь интерфейса USB в 485 или линии связи пяти типов с прозрачными разъемами.
4. Система сканирования батарей.
5. Программное обеспечение для продукции TMAX.
Ⅴ. Спецификация
Конструкция оборудования |
Количество каналов устройства | Всего 48 каналов |
Габаритные размеры | Ширина 1009 × длина 800 × высота 1843 мм |
Цвет корпуса | В стандартном исполнении серый/черный (возможно изготовление в другом цвете на заказ) |

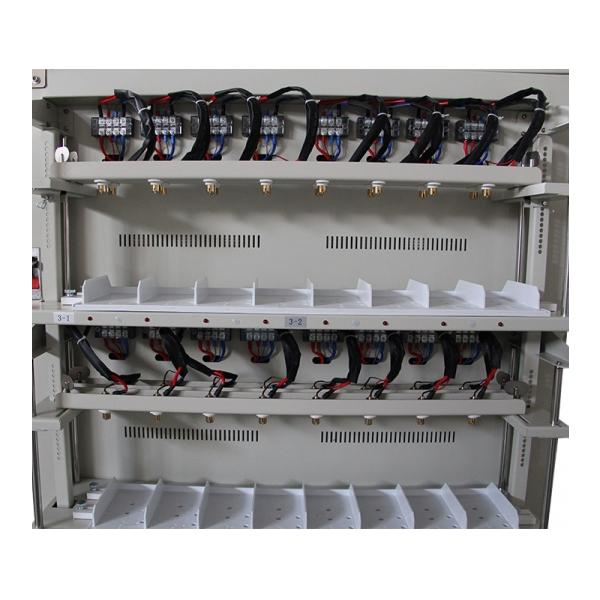

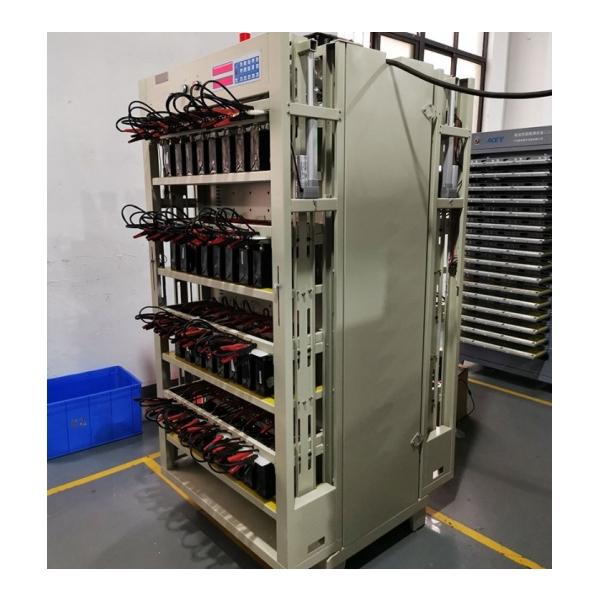

Тип крепления | Зажим для батареи питания с плоской головкой |
Расстояние между зажимами | 81 мм |

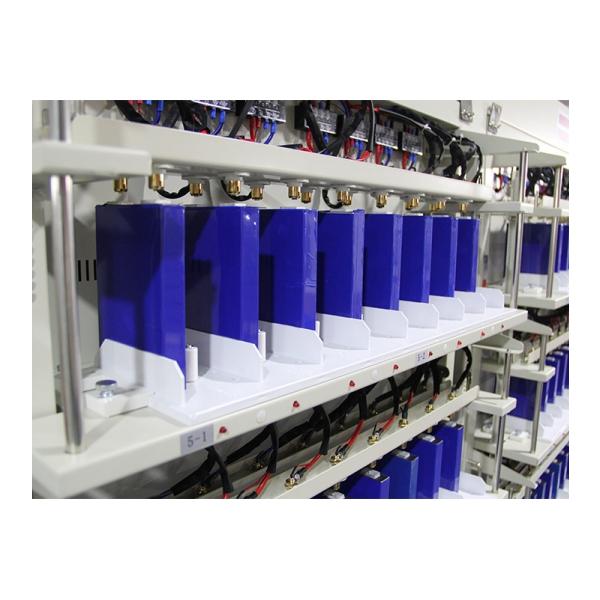

Характеристики поддерживаемых батарей | Совместимые батареи: длина 90–220 мм, толщина 15–70 мм, высота 80–230 мм |
Вывод 60–150 мм |
Режим управления каналами | У каждой батареи полностью независимый источник постоянного тока и напряжения, который обеспечивает стабильные значения без воздействия внешних факторов |
Есть функции пуска, останова, паузы, возобновления работы и защиты |
У каждого канала независимая цепь управления постоянным током и напряжением |
Программное обеспечение позволяет автоматически отрегулировать точность зарядного и разрядного тока каждого канала |
Рабочий источник питания | Трехфазная пятипроводная сеть перем. тока 380 В ±10 %, 50 Гц |
Коэффициент мощности | ≥ 0,99 |
Коэффициент искажения перем. тока | ≤ 2 % |
Индекс эффективности отсека электропитания | Зарядка ≥ 80 %, разрядка ≥ 75 % |
Рабочая потребляемая мощность | ≤ 29 кВт |
Частота отказов оборудования | < 1 % |
Условия эксплуатации | Температура -10~40 °C, относительная влажность 80 % |
Режим рассеивания тепла | Забор атмосферного воздуха, отвод теплого воздуха вверх |
Дымовая пожарная сигнализация | Опция |
Функция защиты электрических компонентов | 1. Защита от чрезмерного напряжения сети |
2. Защита от превышения частоты электрической сети |
Параметры каналов |
Диапазон измерения напряжения | 0~5 В пост. тока |
Диапазон напряжения батареи | Зарядка 0~4,5 В пост. тока; разрядка 4,5~1,5 В пост. тока |
Диапазон постоянного напряжения | 2~4,5 В пост. тока |
Точность значения напряжения | ±(0,5 % показаний + 0,5 % полной шкалы) |
Разрешение при регулировании напряжения | 0,1 мВ |
Разрешение при выборке напряжения | 0,1 мВ |
Нарушения стабильности напряжения | ≤ (±1 мВ) |
Диапазон тока | Пост. зарядный ток 200 мА ~ 100 А; пост. разрядный ток 200 мА ~ 100 А |
Точность значения тока | ±(0,5 % показаний + 0,5 % полной шкалы) |
Разрешение при регулировании тока | 1 мА |
Разрешение при выборке тока | 0,1 мА |
Нарушения стабильности тока | ≤ (± 1 мА) |
Время нарастания тока (нагрузка 90 %) | ≤ 50 мс |
Время запуска канала (нагрузка 90 %) | ≤ 50 мс |
Функции программного обеспечения |
Режим управления | Компьютерное управление работой оборудования, полный контроль всех функций шкафа, система сканирования |
Режим связи | Связь через последовательный порт 485 (скорость передачи данных в бодах 57600) / TCP-связь |
Настройки процесса | Можно настроить до 32 шагов и 256 циклов |
Режимы зарядки | Постоянный ток; постоянное напряжение; постоянный ток и постоянное напряжение |
Условия окончания зарядки | Напряжение, ток, время, емкость, -△В |
Режимы разрядки | Постоянный ток, постоянная мощность, постоянное сопротивление |
